ALLEGRO型號UGN3503線性霍爾hall齒輪傳感器ic芯片

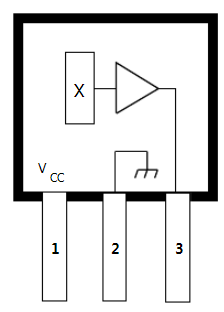

UGN3503LT、UGN3503U和UGN3503UA霍爾效應傳感器可精確跟蹤磁通密度的微小變化，磁通密度通常太小，無法操作霍爾效應開關。作為運動探測器、齒輪傳感器和接近探測器，它們是用于機械事件的磁驅動反射鏡。作為電磁鐵的敏感監測儀，它們能有效地測量系統性能，而系統負載可忽略不計，并能隔離污染和噪聲環境。每個霍爾效應集成電路包括霍爾敏感元件、線性放大器和射極跟隨器輸出級。通過將霍爾單元和放大器放在一個芯片上，可以將處理小模擬信號的問題降到最低。三種封裝樣式為大多數應用提供了磁性優化的封裝。封裝后綴“LT”是用于表面貼裝應用的小型SOT-89/TO243AA晶體管封裝；后綴“U”是微型三引線塑料SIP，后綴“UA”是三引線超微型SIP。所有設備的額定溫度為-20°C至+85°C。

UGN3503特征

■非常敏感

■對23 kHz的平坦響應

■低噪音輸出

■4.5 V至6 V操作

■磁優化包裝

UGN3503絕對最大額定值

電源電壓，VCC ................................ 8 V

磁通密度，B .........無限

工作溫度范圍，

TA .................................. -20°C至+ 85°C

儲存溫度范圍

TS .................................... -65°C至+ 150°C
