ALLEGRO型號ACS714霍爾效應直流電流傳感器ic芯片

Allegro型號ACS714為汽車系統中的交流或直流電流傳感提供經濟、準確的解決方案。設備包允許客戶輕松實施。典型應用包括電機控制、負載檢測和管理、開關電源和過電流故障保護。該器件由一個精確的、低偏移的線性霍爾傳感器電路組成，其銅導電路徑位于芯片表面附近。通過銅導電路徑的外加電流產生磁場，磁場由集成霍爾IC感應并轉換成比例電壓。磁信號和霍爾傳感器的緊密精度優化了裝置的精度。低偏置，斬波穩定BiCMOS霍爾集成電路提供了一個精確的比例電壓，可以編程來提高封裝的精度。當增加的電流流過初級銅傳導路徑（從引腳1和2到引腳3和4）時，該器件的輸出具有正斜率（＞ VIOUT（Q）），該路徑是用于電流檢測的路徑。該導電路徑的內阻通常為1.2mΩ，功耗低。銅導體的厚度使裝置能夠承受高達5倍的過電流條件。導電路徑的端子與傳感器引線（針腳5至8）電氣隔離。這使得ACS714電流傳感器可用于需要電氣隔離的應用中，而無需使用光隔離器或其他昂貴的隔離技術。 ACS714采用小型表面貼裝SOIC8封裝。引線框架鍍有100%啞光錫，與標準無鉛（Pb）印刷電路板組裝工藝兼容。在內部，該設備是無鉛的，除了倒裝芯片高溫鉛基錫球（目前不受RoHS限制）。設備出廠前已經過全面校準。

ACS714特點和優點

?低噪聲模擬信號路徑

?設備帶寬通過FILTER引腳設置

?5μs輸出上升時間，響應階躍輸入電流

?80 kHz帶寬

?TA = 25°C時，總輸出誤差典型值為1.5％

?小尺寸，薄型SOIC8封裝

?1.2mΩ內部導體電阻

?從引腳1-4到引腳5-8的2.1 kVRMS最小隔離電壓

?5.0 V，單電源供電

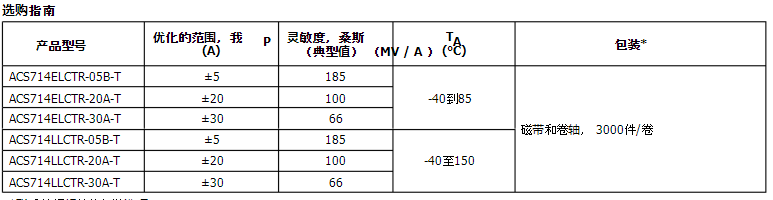

?66至185 mV / A的輸出靈敏度

?輸出電壓與交流或直流電流成比例

?工廠調整精度

?極穩定的輸出失調電壓

?磁滯幾乎為零

?電源電壓成比例輸出

?工作溫度范圍–40°C至150°C
