Melexis/邁來芯MLX92212三線鎖存霍爾效應開關

Melexis MLX92212是采用混合信號CMOS技術設計的低壓霍爾效應開關。該器件在單個封裝中集成了穩壓器，具有高級失調消除系統的霍爾傳感器和漏極開路輸出驅動器。該器件具有低壓穩壓器，該低壓穩壓器具有針對低電壓水平下的低功耗而優化的性能。由于它的寬溫度范圍和根據汽車標準的廣泛認證，因此適用于汽車應用。

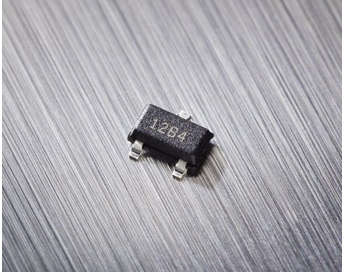

MLX92212隨附符合綠色標準的3引腳薄型小尺寸晶體管（TSOT），用于表面貼裝工藝。

MLX92212特點和優點

低壓電源：2.5V至5.5V

斬波穩定放大器級

低功耗開關：2.1mA

寬溫度范圍：-40°C至150°C

汽車認證：AEC-Q100

優化的ESD性能：8kV

專為獨立PCB應用而設計

薄型SOT23 3L綠色兼容包裝

MLX92212應用實例

汽車，消費和工業

BLDC電機換向

固態鎖存器

低功耗應用

索引計數

電動助力轉向

Melexis MLX92212LSE-AAA-000基于混合信號CMOS技術，是一種具有非常高的磁靈敏度的霍爾效應器件。邁來芯（Melexis）MLX92212LSE-ABA-000是一種具有低磁滯現象的霍爾效應器件，可覆蓋較高的磁場。兩種版本均允許使用通用磁體，弱磁體或更大的氣隙。斬波穩定放大器使用開關電容器技術來抑制霍爾傳感器和放大器通常觀察到的失調。 CMOS技術使這種先進技術成為可能，并且與雙極技術相比，有助于減小芯片尺寸并降低電流消耗。小芯片尺寸也是最小化物理應力影響的重要因素。

這種組合可產生更穩定的磁特性，并能實現更快，更精確的設計。

該器件的工作電壓范圍為2.5V至5.5V，具有低電流消耗以及根據“ L”規范的多種工作溫度范圍，使其適合于汽車，工業和消費類低電壓應用。輸出信號為漏極開路型。通過使用上拉電壓和器件輸出之間的上拉電阻，此類輸出允許與TTL或CMOS邏輯的簡單連接

MLX92212-AAA具有磁性鎖存特性。

通常，該設備充當具有對稱操作和釋放切換點（BOP = | BRP |）的鎖存器。這意味著強度相等且方向相反的磁場會驅動輸出高低。消除磁場（B→0）可使輸出保持其先前狀態。此閂鎖屬性將設備定義為磁存儲器。

MLX92212LSE-ABA具有磁性開關特性。

該設備是南極有效的：面對包裝的品牌面，施加大于BOP的南磁極會將輸出調低。消除磁場（B→0）會將輸出切換為高電平。面對品牌側的相反磁極的使用不會影響輸出狀態。

MLX92212型號

MLX92212LSE-ABA-000-RETR-ND        MLX92212LSE-ABA-000-RECT-ND

MLX92212LSE-ABA-000-REDKR-ND      MLX92212LSE-AAA-000-RETR-ND

MLX92212LSE-AAA-000-RECT-ND        MLX92212LSE-AAA-000-REDKR-ND

MLX92212LSE-AAA-000-SP-ND           MLX92212LSE-ABA-000-SP-ND
