melexis邁來芯MLX92213微功耗低壓閂鎖霍爾效應傳感器IC采用混合信號CMOS技術制造。它結合了先進的相關雙采樣（CDS）技術，可提供準確和穩定的磁性開關點。為了節省功耗，內部時序邏輯交替使用喚醒和休眠模式，從而大大降低了功耗。根據預定義的閾值定期評估磁通密度。如果磁通密度高于/低于BOP / BRP閾值，則輸出會相應地更改其狀態。在休眠模式下，輸出被鎖定在其先前狀態。該設計針對需要延長電池供電系統使用壽命的應用進行了優化。 EN引腳可通過外部控制微功耗周期和占空比來增加靈活性。如果面對包裝的標記面有足夠強的南磁場（B> B OP），則MLX92213的推挽輸出將鎖存為低電平。在存在足夠強的北磁場（B <BRP）的情況下，輸出將鎖存為高電平狀態。

特點和優點

?工作電壓從1.6到3.6V

?鎖存輸出行為

?微功耗48uA @ 3V； [email protected]伏

?通過專用的“啟用”引腳實現高級電源管理

?超高靈敏度霍爾傳感器

推挽輸出

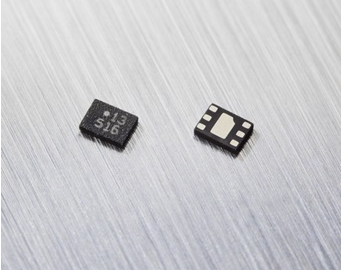

?微型超薄QFN封裝（2mm x 1.5mm； 0.4mm厚度）

?符合“綠色”和“無鉛”標準的封裝

應用領域

?電池供電/手持式設備

?旋轉或線性無接觸編碼器

?滾輪/滾輪，軌跡球（手機，便攜式媒體播放器，筆記本，計算機鼠標，便攜式攝像機，照相機等）

?家用/工業計量設備（晶圓流量計）

型號

MLX92213ELD-AAA-000-RETR-ND            MLX92213ELD-AAA-000-RECT-ND

MLX92213ELD-AAA-000-REDKR-ND          MLX92213ELD-AAA-000-SP-ND
