美國ALLEGRO型號A1377線性霍爾效應傳感器IC芯片元件

美國ALLEGRO型號A1377：高度可編程線性霍爾效應傳感器IC

Allegro?A1377可編程線性霍爾效應傳感器IC專為需要高精度和高分辨率而不會影響帶寬的應用而設計。A1377采用分段線性內插溫度補償技術。這種改進大大降低了器件在整個溫度范圍內的總誤差。因此，該器件非常適用于眾多汽車應用中的傳感，例如執行器和閥門中的線性和旋轉位置傳感器。

A1377霍爾效應傳感器IC采用通孔，小尺寸，單列直插式封裝（SIP），具有廣泛的靈敏度和偏移工作帶寬。通過VCC和輸出引腳，用戶可編程性增強了該器件的準確性和靈活性，從而可以在器件中優化器件。

這種比例式霍爾效應傳感器IC提供的電壓輸出與施加的磁場成比例。靜態電壓輸出（QVO）可由用戶調節，約為電源電壓的5％至95％。器件靈敏度可在1至14 mV / G的范圍內調節。

該線性器件的特性使其非常適用于要求高精度的汽車和工業應用，適用于-40°C至150°C的擴展溫度范圍。每個BiCMOS單片電路都集成了霍爾元件，溫度補償降低霍爾元件固有靈敏度漂移的電路，小信號高增益放大器，鉗位低阻抗輸出級和專有的動態偏移消除技術。

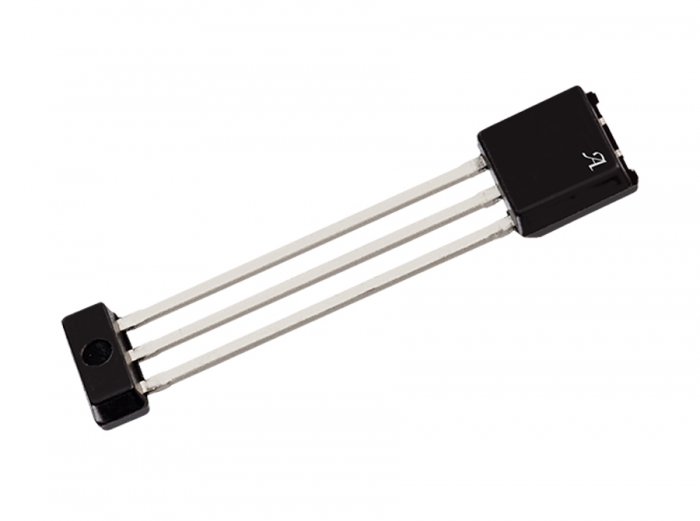

A1377傳感器采用3引腳單列直插式封裝（UC后綴），并在封裝中集成了旁路電容。它不含鉛（PB），采用100％霧錫電鍍引腳框架。

A1377主要特點

• 車載診斷

• 地面檢測破損

• V CC欠壓檢測

• V CC過壓檢測

• 客戶可編程的偏移，靈敏度，極性和輸出鉗位

• 集成電源和輸出旁路電容器

• 客戶和工廠訪問代碼，以提高可靠性

• 對TC修整和其他工廠寄存器進行寫訪問所需的工廠代碼

• 對客戶注冊表進行寫訪問所需的客戶代碼

• 溫度穩定的靜態電壓輸出和靈敏度：Allegro編程的靈敏度溫度系數（TC）和QVO溫度系數，以提高精度

• 可選的輸出電壓鉗具提供短路診斷功能

• 寬環境溫度范圍：-40°C至150°C

• 針對嚴格的汽車應用提高EMC性能

A1377型號

ASEK-1377-SUBKIT-T

ASEK-1377-T-KIT

A1377LUCLU-TC1-T

A1377LUCLU-TC3-T
