美國ALLEGRO型號A1359：工廠編程的雙輸出線性霍爾效應傳感器IC，具有模擬和脈沖寬度調制輸出

線性輸出霍爾效應傳感器的新應用，例如位移和角位置，需要高精度和冗余輸出。Allegro A1359可編程線性霍爾效應傳感器IC專為實現這兩個目標而設計。該線性器件的特性使其非常適用于要求高精度的汽車和工業應用，該溫度穩定器件可在-40°C至150°C的擴展溫度范圍內工作。

通過Allegro工廠的可編程性增強器件的精度，以優化器件靈敏度，靜態電壓輸出（QVO：無磁場輸出）和特定應用或電路的靜態占空比（QD）。通過在Allegro線路末端測試中編程靈敏度和QVO / QD的溫度系數，A1359還可在整個工作溫度范圍內實現優化性能。該比例式霍爾效應傳感器IC提供模擬電壓和具有占空比的PWM信號，其與施加的磁場成比例。

每個BiCMOS單片電路都集成了霍爾元件，溫度補償電路，以降低霍爾元件的固有靈敏度漂移，小信號高增益放大器，鉗位低阻抗輸出級和專有的動態偏移消除技術。

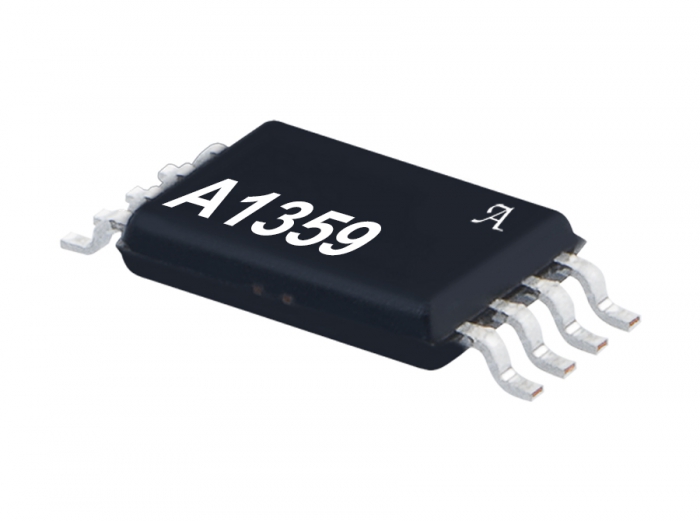

A1359采用8觸點表面貼裝TSSOP（后綴LE），不含鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

• 雙跟蹤輸出：模擬電壓輸出和脈沖寬度調制（PWM）輸出

• 匹配的模擬和PWM輸出使用戶能夠檢測各種輸出錯誤情況

• 工廠編程的偏移，靈敏度和極性

• Allegro?編程的靈敏度溫度系數（TC）和QVO / QD溫度系數可提高精度

• 高速斬波方案可最大限度地降低整個溫度范圍內的靜態電壓輸出（QVO）漂移

• 溫度穩定的QVO和靈敏度

• 輸出電壓鉗位提供短路診斷功能

• 寬環境溫度范圍：-40°C至150°C

• 免受機械壓力

• 針對嚴格的汽車應用提高EMC性能

• A1359LLETR-RP-T A1359LLETR-T
