ALLEGRO型號A3507,A3508高溫旋轉位置感應線性霍爾hall傳感器IC芯片元件

A3507和A3508敏感，溫度穩定的線性霍爾效應傳感器。比率測量的線性霍爾效應傳感器提供與所施加磁場成比例的電壓輸出，并具有大約50%的電源電壓的靜態輸出電壓。這些磁傳感器非常適合用于汽車和工業應用的惡劣環境中的線性和旋轉位置傳感系統，溫度可延長至-40°C和+150°C。除了在工作溫度范圍內的溫度穩定性外，這兩種設備是相似的。有關單個設備的完整參數，請參閱磁特性表。每個單片電路集成了一個二次型霍爾元件、改進的溫度補償電路以減少霍爾元件的本征靈敏度漂移、一個小信號高增益放大器和一個軌到軌低阻抗輸出級。許多通常與低電平模擬信號有關的問題可以通過將霍爾元件和放大器放在一個芯片中來最小化。在制造過程中通過內部增益和偏置微調來獲得輸出精度。

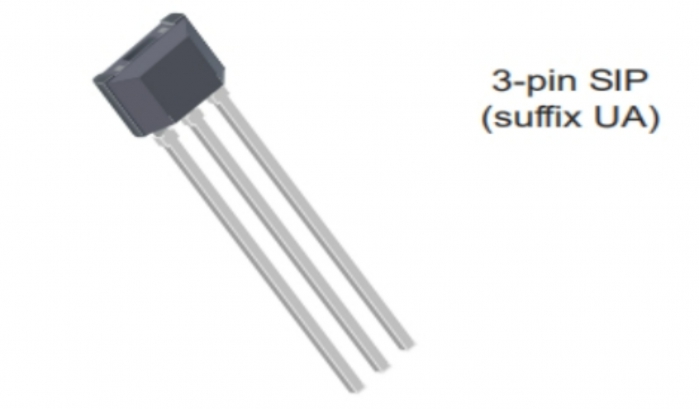

零件號后綴的第一個字符決定了設備的工作溫度范圍:后綴' S - '表示-20°C至+85°C，后綴' E - '表示-40°C至+85°C，后綴' L - '表示-40°C至+150°C。這些設備以3針ultra-mini-SIP ' -UA '包提供。

A3507和A3508特性

輸出電壓與外加磁場成正比

比率軌對軌輸出

提高靈敏度

優越的溫度穩定性

4.5 V至5.5 V運行

小包裝尺寸

固態可靠性

A3507和A3508型號

A3507LUA-T

A3507EUA-T

A3508SUA-T

A3508LUA-T
