TI美國德州儀器DRV411閉環電流傳感器信號調理霍爾效應傳感器ic芯片元件

TI美國德州儀器DRV411閉環電流傳感器上用來調節InSb銻化銦霍爾元件的傳感器信號調節集成電路 (IC)。DRV411 為霍爾芯片ic元件提供精密激發電路，能夠有效消除霍爾芯片ic元件的漂移和偏移。DRV411還提供-一個250mAH橋來驅動傳感器進行補償線圈，以及對于一個國家精密差分放大器來生成數據輸出電壓信號。與傳統的單端驅動方法相比，H 橋 250mA 的驅動容量幾乎是當前測量范圍的兩倍?；魻杺鞲衅鬟M(jìn)行前端電路和差分放大器可以采用已獲專利的偏移消除信息技術。這些技術，加上高精度的電壓基準，極大地提高了整個電流傳感器模塊的精度。可通過引腳選擇輸出電壓以在由5V電源供電時支持- -個 2.5V輸出，以及用于3.3V傳感器的1.65V輸出。為了實現高性能散熱，DRV411 采用一個具有PowerPad的耐熱以及增強型4mmx4mmQFN和TSSOP-20封裝。drv411可以在從-40℃到125℃的完全擴展的工業溫度范圍內運行。

DRV411特性

●針對對稱霍爾元件進行了優化

（例如，AKM HW-322, HW-302，或相似作用元件）

旋轉電流霍爾傳感器激發

-霍爾傳感器偏移和漂移的消除

1/f噪聲的消除

●擴展電流測量范圍

- H橋驅動能力: 250mA

●精密差分放大器:

-偏移和漂移: 100μV （最大值），2μVI/°C （最大值）

系統帶寬: 200kHz

●精密基準:

-精度: 0.2％ （最大值）

-漂移: 50ppm/°C （最大值）

-可針對2.5V, 1.65V和比例模式選擇引腳

●超限和錯誤標志

●電源: 2.7V至5.5V

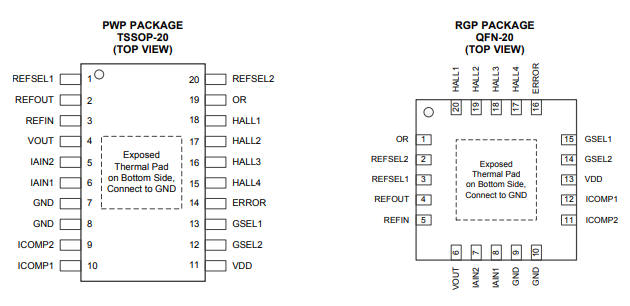

●封裝: 4mm x 4mm四方扁平無引線封裝（QFN）

和薄型小尺寸封裝（TSSOP）-20 PowerPADTM

●溫度范圍: -40°C至+125°C

DRV411應用范圍

●閉環電流傳感器模塊

●直流和交流電流測量
