美國Allegro型號ATS643霍爾效應齒輪傳感器ic

ATS643是集成電路和磁體的優化組合，為兩線制應用中的真正零速數字齒輪齒傳感提供了制造商友好型解決方案。該器件由單次成型的塑料封裝組成，該封裝包括一個a鈷磁體，一個極靴和一個針對磁路和汽車環境進行了優化的霍爾效應IC。這種小包裝易于組裝，可與各種齒輪形狀和尺寸結合使用。該集成電路結合了具有信號處理電路的雙元件霍爾效應傳感器，該信號處理電路可響應旋轉的鐵質靶材產生的差分磁信號進行切換。ATS643包含一個復雜的補償電路，可在開機時立即消除磁體和系統的失調。模擬信號的數字跟蹤用于實現真正的零速運行，同時還設置設備開關點。最終的開關點與氣隙無關，從而大大提高了輸出和占空比精度。在運行模式下，該設備還使用連續更新算法來微調開關點，即使在氣隙或溫度發生較大變化時也能保持設備規格。調節后的電流輸出配置為兩線操作，提供固有的診斷信息。ATS643非常適合在基于齒輪的應用中獲取速度和占空比信息，例如傳輸速度檢測。

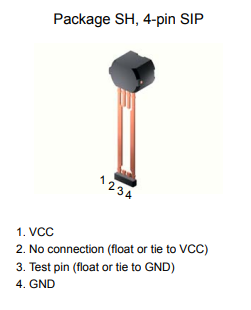

ATS643的功能和優點

?完全優化的差動數字齒輪傳感器 ?單芯片IC，可靠性高 ?用于2線制操作的內部電流調節器 ?機械尺寸?。ㄖ睆?毫米x深度5.5毫米） ?開關點氣隙獨立 ?代表齒輪輪廓的數字輸出，具有連續更新功能的自校準零速差動齒輪齒傳感器 ?在整個溫度范圍內的精確占空比精度 ?較大的工作氣隙 ?<2 ms開機時間 ?AGC和基準調整電路 ?真正的零速運行 ?欠壓鎖定 ?寬工作電壓范圍 ?定義的開機狀態

ATS643絕對最大額定值電源電壓，VCC .................................參見功率降額 反向電源，VRCC ........................– 18 V工作溫度 TA，環境溫度................................ –40oC至150oC 最大結溫，TJ（max）.....................165oC 儲存溫度，TS ..................–65oC至170oC

ATS643型號

ATS643LSH-I1 ATS643LSH-I2
