美國ALLEGRO型號ATS696曲軸傳感器ic芯片

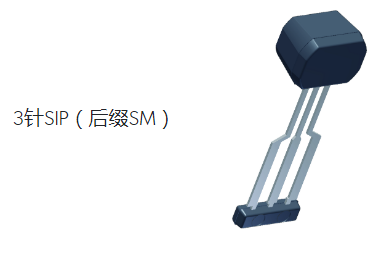

ATS696是霍爾效應感測集成電路和EMC保護電路的組合，可為曲軸應用提供用戶友好的，無PCB的解決方案.ATS696集成了三個霍爾元件霍爾IC，可響應由A產生的差分磁信號進行切換。黑色目標。該IC包含復雜的補償電路，該電路旨在消除磁體和系統失調的有害影響，以提供速度和方向信息。模擬信號的數字處理可提供不依賴氣隙的零速性能，還可以使設備性能動態適應要求降低振動靈敏度的汽車應用中的典型工作條件。自適應切換閾值和閾值中的磁滯減少了與許多汽車應用中使用的目標相關的磁信號中任何異常的負面影響。高精度與方向信息相結合，可在發動機停機啟動時產生間隙的情況下提供絕對的曲軸位置?？蛻艨删幊痰拈撝悼蓪?duì)開關點進行微調以補償機械公差。通過EEPROM的客戶可編程選項可實現性能優化為了滿足特定的應用需求，ATS696采用無鉛3引腳SM封裝和100％霧錫電鍍引線框架。

ATS696主要功能

 ?集成了EMC組件的Allegro SM封裝可滿足大多數汽車EMC要求

 ?針對磁偏移變化的最佳魯棒性

 ?小信號鎖定，抗振動

 ?真正的零速運行

 ?氣隙獨立開關點

 ?通過使用增益調節和失調調節電路實現了較大的工作氣隙

 ?客戶可編程的開關點，用于機械公差補償

 ?EEPROM編程，用于性能優化和生產可追溯性

 ?差分傳感提供雜散場免疫力

 ?提供K，KH或UC樣式的包裝，以允許客戶設計磁輪廓
