TI美國德州儀器TMCS1100霍爾電流檢測ic芯片

TMCS1100業界領先的零漂移霍爾效應電流傳感器，可在 600V 系統中實現 1% 的精度

TMCS1100是電流隔離的霍爾效應電流傳感器IC芯片，能夠高精度，出色的線性度和溫度穩定性進行直流或交流電流測量。低漂移，溫度補償信號鏈在整個器件溫度范圍內提供小于1％的滿量程誤差。

輸入電流流經內部1.8mΩ導體，該導體會產生一個由集成霍爾效應傳感器測量的磁場。這種結構簡化了設計消除了外部集中器。低導體電阻將功率損耗和散熱降至最低。固有的電絕緣可在電流路徑和電路之間提供600V的使用壽命工作電壓和3kVRMS的基本隔離。集成的電屏蔽可實現出色的共模抑制和瞬態抗擾度。

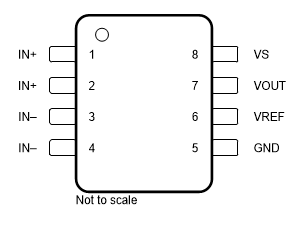

具有四個靈敏度選項，輸出電壓與輸入電流成正比。固定的靈敏度使TMCS1100可使用3V至5.5V單電源供電，消除了比例誤差，并改善了電源噪聲抑制能力。當流入正極輸入引腳時，電流極性被視為正極。 VREF輸入引腳提供可變的零電流輸出電壓，從而實現雙向或單向電流檢測。

TMCS1100的最大電源電流為6 mA，所有靈敏度選項均在–40°C至+ 125°C的工作溫度范圍內指定。

TMCS1100特征

總誤差：典型值±0.4％，最大值±0.9％，–40oC至85oC

靈敏度誤差：±0.4％

失調誤差：7 mA

失調漂移：0.04 mA /oC

線性誤差：0.05％

壽命和環境漂移：＜±0.5％

3kVRMS隔離等級

穩定的600V使用壽命工作電壓

雙向和單向電流感測

外部參考電壓

工作電源范圍：3 V至5.5 V

信號帶寬：80 kHz

多種靈敏度選項：

TMCS1100A1：50毫伏/安

TMCS1100A2：100毫伏/安

TMCS1100A3：200毫伏/安

TMCS1100A4：400毫伏/安

安全相關認證（計劃中）

UL 1577組件識別計劃

IEC / CB 62368-1

TMCS1100應用

電機和負載控制

逆變器和H橋電流測量

功率因數校正

過流保護

直流和交流電源監控

TMCS1100型號
