Diodes美臺AH180微功耗全極性霍爾效應傳感器開關IC元件

Diodes美臺AH180是一款微功耗全極霍爾效應開關，設計用于便攜式和電池供電的設備，例如蜂窩電話，PDA和便攜式PC。 AH180基于兩個HallEffect板和穩定的斬波器架構，可在整個工作范圍內提供可靠的解決方案。為了支持便攜式和電池供電的設備，該設計已經過優化，可在2.5V至5.5V的電源范圍內工作，在3V的電源下僅消耗24uW。單個漏極開路輸出以足夠強度的北極或南極接通。當磁通密度（B）大于工作點（Bop）時，輸出打開（輸出引腳拉低）。當B低于釋放點（Brp）時，輸出關閉。沒有磁場時，輸出將保持關閉狀態。 AH180提供SIP-3L，SC59，DFN2020-3和DFN2020-6封裝。

AH180特征

?全極（北極或南極）操作

?微功率運行

?單開漏輸出

?2.5V至5.5V工作電壓

?斬波穩定設計提供

?卓越的溫度穩定性

?最小的開關點漂移

?增強抗壓力能力

?良好的抗射頻干擾能力

?-40°C至85°C的工作溫度

?DFN2020-6，DFN2020-3的ESD（HBM）＞ 5KV

 ＞ 6KV適用于SIP-3L和SC59

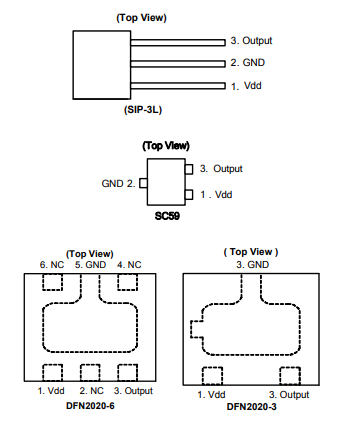

?SIP-3L，SC59（在亞洲俗稱SOT23）

DFN2020-6，DFN2020-3封裝

?綠色模塑料（無溴，銻）

AH180應用領域

?蛤殼式手機的機蓋開關

?筆記本電腦/ PDA中的機蓋開關

?消費產品中的非接觸式開關

AH180型號

AH180-PL-B

AH180-PL-A

AH180-PG-B

AH180-PG-A

AH180-PL-B-S

AH180-PL-A-S

AH180-PG-B-S

AH180-PG-A-S

AH180-WG-7

AH180-SNG-7

AH180-FJG-7
