ALLEGRO型號UGN3175和UGN3177雙極鎖存霍爾元件

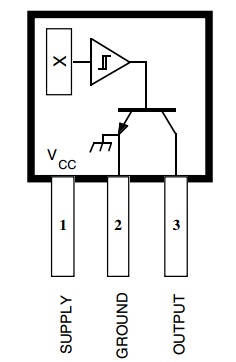

UGN3175和UGN3177霍爾效應鎖存器是溫度穩定且耐應力的傳感器，特別適合于使用多極環形磁體的無刷直流電動機中的電子換向。每個器件都包括一個穩壓器，二次霍爾電壓發生器，溫度補償電路，信號放大器，施密特觸發器和單個硅芯片上的集電極開路輸出。板載穩壓器允許在4.5伏至18伏的電源電壓下運行。開關輸出可吸收10 mA電流。通過適當?shù)妮敵錾侠鼈兛梢灾苯优c雙極性或MOS邏輯電路一起使用。可用的三種封裝樣式為大多數應用提供了經過磁優化的封裝。后綴“ LT”是表面貼裝的SOT-89 / TO-243AA封裝；后綴“ U”和“ UA”的特征導線用于通孔安裝。

UGN3175和UGN3177特征

對稱響應

4.5 V至18 V工作

開集輸出

電池反接保護

用市售的小型永磁體激活

固態可靠性

小尺寸

出色的溫度穩定性

耐物理壓力

UGN3175和UGN3177型號

UGN3175LT                UGN3175UA                UGN3175U

UGN3177LT                UGN3177UA                UGN3177U
