臺灣MST美加電子科技MH181雙極鎖存高溫霍爾元件

MH181霍爾效應傳感器，設計用于無刷直流電動機應用的電子換向。該器件包括一個用于磁感應的片上霍爾電壓發生器，一個放大霍爾電壓的比較器以及一個施密特觸發器，以提供開關滯后以抑制噪聲，并提供集電極開路輸出。內部帶隙調節器用于為內部電路提供溫度補償?shù)碾娫措妷?，并允許較寬的工作電源范圍。除磁性開關點外，該設備完全相同。該器件在單個硅芯片上包括一個穩壓器，霍爾電壓發生器，小信號放大器，斬波穩定器，施密特觸發器，集電極開路輸出，可吸收高達25mA的電流。足夠強度的南極將打開輸出。需要北極以關閉輸出。板載穩壓器允許在3.5V至20V的電源電壓下運行。封裝類型為無鹵素鉛版，已通過第三方組織的驗證。

MH181特點和優點

溫度補償。

寬工作電壓范圍。

開放收藏家的預駕駛員。

電源引腳上的反向偏置保護。

在MH181KUA中于125℃“熱測試”時100％

符合RoHS標準2011/65 / EU和無鹵素

MH181應用領域

高溫霍爾IC應用

風機電機應用

BLDC電機應用

“ K”規格的三相BLDC電動機

MH181型號

MH181KUA       型號解釋K (-40℃ to + 125℃) UA (TO-92S)

MH181EUA       型號解釋E (-40℃ to + 85℃) UA (TO-92S)

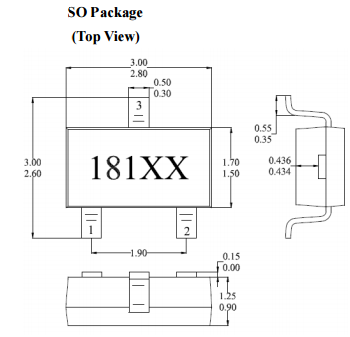

MH181ESO       型號解釋E (-40℃ to + 85℃) SO (SOT-23)
