臺灣MST美加電子科技MH185高溫電機雙極鎖存霍爾元件

高靈敏度霍爾效應鎖存器

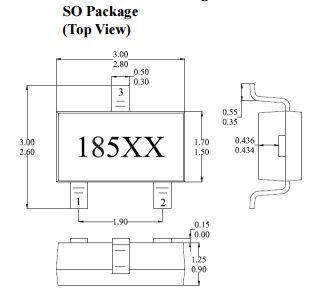

MH185霍爾效應傳感器是一種溫度穩定，耐應力的傳感器。通過利用斬波器穩定的動態偏移消除功能，可以實現卓越的高溫性能。這種方法降低了通常由器件過成型，溫度依賴性和熱應力引起的偏移電壓。 MH185在單個硅芯片上包含以下組件：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，上拉電阻輸出。先進的DMOS晶圓制造工藝用于充分利用低電壓要求，組件匹配，非常低的輸入失調誤差以及較小的組件幾何形狀。該設備要求同時存在南極和北極磁場。在存在足夠強度的南極性場的情況下，設備輸出傳感器會打開，并且僅在存在足夠強度的北極性場時才關閉。 MH185的額定工作溫度在E溫度范圍為-40℃至85℃的環境溫度下，在K溫度范圍為-40℃至125℃的工作溫度?？捎玫姆庋b樣式為大多數應用提供了磁性優化的解決方案。封裝SO是SOT-23，這是一種小型的薄型表面貼裝封裝。包是無鹵標準，已通過第三方實驗室進行驗證。

MH185特點和優點

DMOS霍爾IC技術

斬波穩定放大器級。

針對BLDC電機應用進行了優化。

在高溫條件下可靠且低檔。

開關失調補償通常為69kHz

上拉電阻輸出

良好的ESD保護。

100％在125℃下測試K。

自定義靈敏度/溫度選擇可用。

電源引腳上的反向偏置保護。

符合RoHS標準2011/65 / EU和無鹵素

MH185應用領域

高溫風機電機

三相BLDC電機應用

速度感應

位置感應

電流感應

革命計數

固態開關

線性位置檢測

角度位置檢測

接近檢測

高ESD能力

MH185型號

MH185KSO    K (-40℃ to + 125℃) SO (SOT-23)
