臺灣MST美加電子科技MH182雙極鎖存高溫風機電機霍爾元件

MH182霍爾效應傳感器是溫度穩定，抗應力的閂鎖。通過利用斬波器穩定的動態偏移消除功能，可以實現卓越的高溫性能。這種方法降低了通常由器件過成型，溫度依賴性和熱應力引起的偏移電壓。 MH182在單個硅芯片上包含以下組件：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，漏極開路輸出。先進的CMOS晶圓制造工藝用于利用低電壓要求，組件匹配，非常低的輸入失調誤差和較小的組件幾何形狀。該設備要求同時存在南極和北極磁場。在存在足夠強度的南極性場的情況下，設備輸出會鎖存，并且僅在存在足夠強度的北極性場時關閉。 MH182的額定工作溫度范圍為E溫度范圍–40℃至85℃，K溫度范圍–40℃至125℃?？捎玫膬煞N封裝樣式為大多數應用提供了磁性優化的解決方案。 SO封裝是SOT-23，這是一種小型的薄型表面貼裝封裝，而UA封裝是用于通孔安裝的三引腳超小型SIP。軟件包類型為無鹵素版本，已通過第三方實驗室的驗證。

MH182特點和優點

斬波穩定放大器級

針對BLDC電機應用進行了優化

新型微型封裝/薄型高可靠性封裝

低至3.0V的操作

100％在125℃下測試K。

自定義靈敏度/溫度選擇可用。

符合RoHS標準2011/65 / EU和無鹵素

MH182應用領域

高溫風機電機

三相BLDC電機應用

速度感應

位置感應

電流感應

革命計數

固態開關

線性位置檢測

角度位置檢測

接近檢測

MH182型號

MH182KUA         型號解釋K (-40℃ to + 125℃) UA (TO-92S)

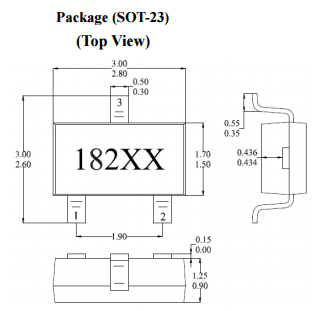

MH182KSO         型號解釋K (-40℃ to + 125℃) SO (SOT-23)

MH182EUA         型號解釋E (-40℃ to + 85℃) UA (TO-92S)

MH182ESO         型號解釋E (-40℃ to + 85℃) SO (SOT-23)
