臺灣MST美加MH271計數傳感器全極性霍爾效應傳感器IC元件

MH271霍爾效應開關是溫度穩定的，通過利用斬波器穩定功能的動態失調消除功能，可以實現卓越的高溫性能.MH271在單個硅芯片上包括以下器件：穩壓器，霍爾電壓發生器，小信號放大器，斬波穩定，施密特觸發器和漏極開路輸出。先進的DMOS晶圓制造工藝用于充分利用低電壓要求，組件匹配，非常低的輸入失調誤差以及較小的組件幾何形狀。此設備需要存在全極性磁場才能運行。 MH271的額定工作溫度為E溫度范圍–40℃至+ 85℃。 K溫度范圍為–40℃至125℃。可用的兩種封裝樣式為大多數應用提供了磁性?xún)?yōu)化的解決方案。封裝類型SO是SOT-23，一種小型的薄型表面貼裝封裝，而封裝UA是用于通孔安裝的三引腳超微型SIP。軟件包類型為無鹵素版本，已通過第三方實驗室的驗證。

MH271特點和優點

DMOS霍爾IC技術。

工作電壓范圍為2.5V至26V。

全極性輸出開關，具有來自磁體的北極或南極的絕對值。

電源引腳上的反向偏置保護。

高靈敏度，適用于簧片開關更換應用。

跨越溫度范圍時靈敏度低漂移。

高ESD保護，HBM>±4KV（min）

符合RoHS標準2011/65 / EU和無鹵素

MH271應用領域

固態開關。

限位開關。

磁鐵接近傳感器

位置傳感器

速度傳感器

旋轉傳感器

計數傳感器

MH271型號

MH271KUA       型號解釋K（-40℃至+ 125℃）UA（TO-92S）

MH271EUA       型號解釋E（-40℃至+ 85℃）UA（TO-92S）

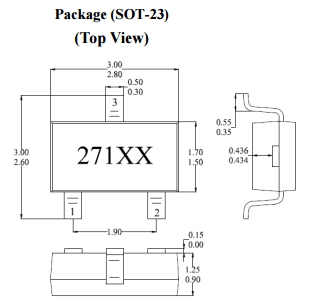

MH271KSO       型號解釋K（-40℃至+ 125℃）SO（SOT-23）

MH271ESO       型號解釋E（-40℃至+ 85℃）SO（SOT-23）
