TDK東電化HAL504固態開關單極霍爾元件

HAL504是單極開關傳感器，輸出在包裝的烙印側帶有磁性南極時變低，而在去除磁場的情況下變高。 傳感器對品牌側的磁性北極無響應。 為了在應用中正常運行，傳感器只需要在包裝上帶有商標的一面使用磁性南極。

HAL504磁特性：

–開關類型：單極

–中等靈敏度

–典型的BON：室溫下為12 mT

–典型的BOFF：室溫下為7 mT

–磁性開關點的典型溫度系數為?1000 ppm / K

–在高達10 kHz的靜態磁場和動態磁場下運行。

HAL504應用領域

HAL504是具有一種磁極性的應用的最佳傳感器，例如：

–固態開關，

–替代微型開關的非接觸式解決方案，

–位置和終點檢測，以及

–轉速測量。

HAL504型號

HAL504SF-K            HAL504SF-A            HAL504UA-A            HAL504UA-K

型號解釋

溫度范圍：A或K

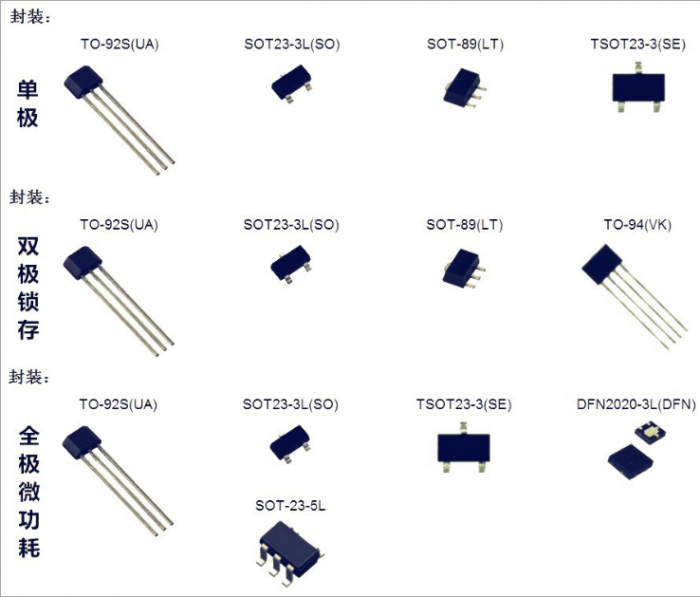

包：SF為SOT89B-1

UA為TO92UA

類型：5xy

A：TJ = ?40°C至+170°C

K：TJ = ?40°C至+140°C
