megntek麥歌恩微電子MT4102位置檢測霍爾元件

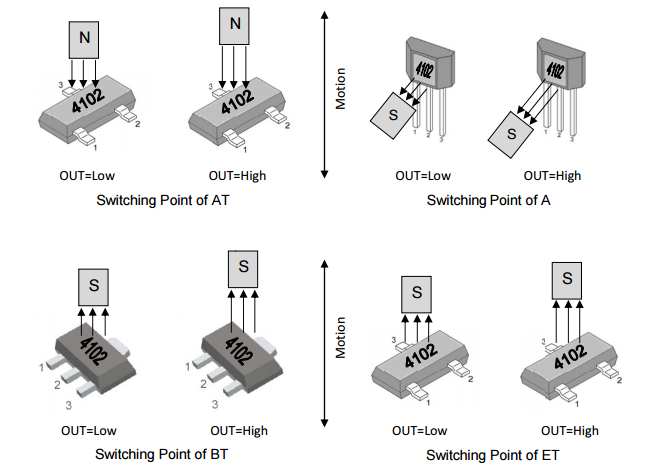

MT4102系列，采用雙極技術生產，霍爾IC內部包括一個片上霍爾電壓發生器，一個可在3.8V至30V的電源電壓下工作的穩壓器，反向保護二極管，溫度補償電路，小信號放大器，施密特觸發器和集電極開路輸出。它們?cè)O(shè)計用于響應一個極點：北極（AT）或南極（A，BT和ET）。當磁通密度（B）大于工作點（BOP）時，輸出將打開（低），而磁通密度（B）小于釋放點（BRP），然后關閉（高） MT4102系列可為客戶提供各種封裝：用于表面安裝的SOT-23 / SOT-89B和用于通孔安裝的扁平TO-92。所有包裝均符合RoHS。

MT4102特點和優點

雙極技術

磁性類型：?jiǎn)螛O

寬工作電壓范圍：電源電壓3.8?30V

額定工作溫度范圍：–40℃?150℃

磁靈敏度

BOP = 90Gauss，BRP = 40Gauss（典型值）

無鉛封裝扁平的TO-92，SOT-23，SOT-89B

集電極開路輸出

符合RoHS

2011/65 / EU

MT4102應用領域

電動自行車的BLDC電機通訊

位置檢測

接近開關

MT4102零件編號說明

MT4102A扁平TO-92包裝，大包裝（1000個/袋）

MT4102A-T TO-92扁平包裝，徑向引線，大包裝（1000pcs /袋）

MT4102AT SOT-23封裝，卷帶包裝（3000pcs / bag）

MT4102BT SOT-89B包裝，卷帶包裝（1000個/袋）

MT4102ET SOT-23（薄型）封裝，卷帶包裝（3000pcs /袋）
