megntek麥歌恩微電子MT1321位置檢測全極霍爾元件

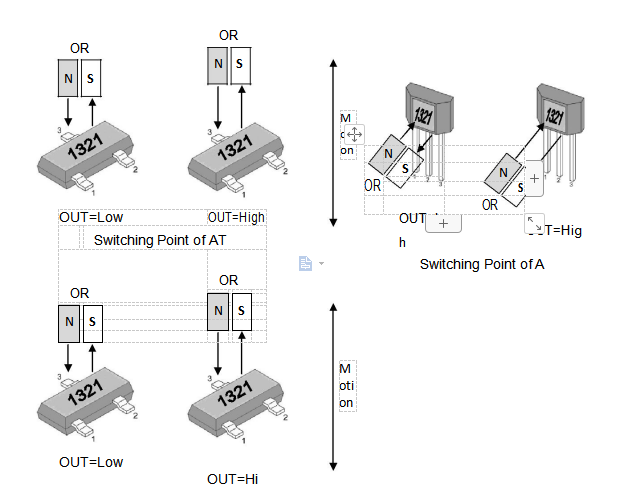

采用CMOS技術生產的MT1321系列。霍爾IC內部包括一個片上霍爾電壓發生器，一個可在2.2至5V的電源電壓下工作的穩壓器，一個用于低功耗的睡眠/喚醒邏輯，溫度補償電路，小信號放大器，具有動態失調的霍爾傳感器抵消系統，施密特觸發器和漏極開路輸出，它們設計用于響應北極或南極。當磁通密度（B）大于工作點（BOP）時，輸出將打開（低），而磁通密度（B）小于釋放點（BRP），然后關閉（高） MT1321系列可為客戶提供各種封裝：用于表面安裝的SOT-23和用于通孔安裝的扁平TO-92。所有包裝均符合RoHS。

特點和優點

CMOS技術

磁性類型：全極工作電壓范圍：電源電壓2.2?5V

額定工作溫度范圍：–40℃?125℃

高磁敏度

BOP = 35Gauss，BRP = 20Gauss（South）BOP = -35Gauss，BRP = -20Gauss（North）

更低的功耗

平均電源電流<3uA（典型值）

無鉛封裝扁平TO-92，SOT-23

高ESD額定值漏極開路輸出

符合RoHS

2011/65 / EU

應用領域

家用電器，工業

位置檢測

固態開關

接近開關

智能電表

零件編號說明

MT1321A扁平TO-92包裝，大包裝（1000個/袋）

MT1321A-T TO-92扁平包裝，徑向引線，大包裝（1000個/袋）

MT1321AT SOT-23封裝，卷帶包裝（3000pcs / bag）

MT1321ET SOT-23（薄型）封裝，卷帶包裝（3000pcs /袋）
