megntek麥歌恩微電子MT3402磁性編碼器霍爾元件

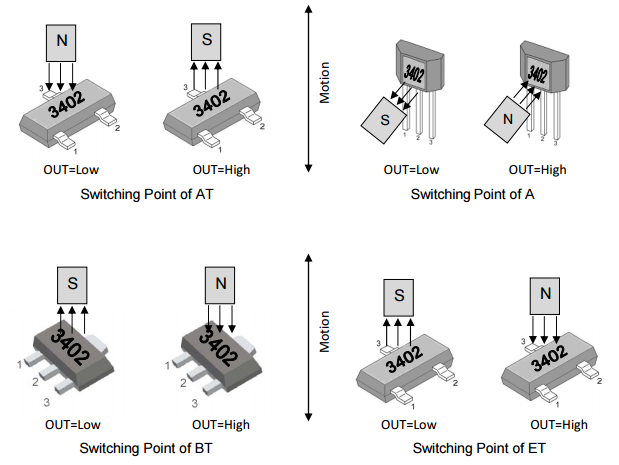

采用BiCMOS技術生產的MT3402系列。霍爾集成電路包括一個片內霍爾電壓發生器、一個電壓調節器、一個溫度補償電路、一個小信號放大器、一個帶有動態不平衡消除系統的霍爾傳感器、一個施密特觸發器和一個漏開路輸出。它還在輸出和反向電源保護中包括一個鉗位二極管，可增強霍爾IC的魯棒性，它們設計用于響應南極和北極的交替變化。當磁通密度（B）大于工作點（BOP）時，輸出將打開（Low），保持輸出，直到磁通密度（B）低于釋放點（BRP），然后轉向MT3402系列可為客戶提供多種封裝：用于表面安裝的SOT-23 / SOT-89B和用于通孔安裝的扁平TO-92。所有包都符合RoHS標準。

MT3402特點和優點

BiCMOS技術

磁性類型：閂鎖

寬工作電壓范圍：電源電壓3.0?18V

額定工作溫度范圍：–40?150

高磁℃靈敏度℃

BOP = 30Gauss，BRP = -30Gauss（典型值）

輸出處的嵌入式鉗位二極管嵌入式過熱保護器

反向電源保護

符合RoHS

2011/65 / EU

MT3402應用領域

汽車，家電，工業

直流風扇，電動工具

磁性編碼器

水流量傳感器

MT3402零件編號說明

MT3402A扁平TO-92包裝，散裝包裝（1000個/袋）

MT3402A-T扁平TO-92封裝，徑向引線，散裝pac kaging（1000個/袋）

MT3402AT SOT-23封裝，卷帶包裝（3000pcs / bag）

MT3402BT SOT-89B包裝，卷帶包裝（1000個/袋）

MT3402ET SOT-23（薄型）封裝，卷帶包裝（3000pcs /袋）
