NICERA尼塞拉國產NHE520F-HF高輸出型銻化銦（InSb）霍爾元件
NHE520F-HF產品用途：微型直流無刷電機、電流傳感器、無觸點開關、位置控制和轉速檢測
１、絕對最大定額
項目 | 記號 | 定額 | 單位 | |
最大控制電流 | Ic max | ４０℃定電流驅動時 | ２０ | mA |
動作環境溫度 | Topr | － 4 0～＋１１０ | ℃ | |
保存環境溫度 | Tstg | －４０～＋１２５ | ℃ | |
２、電氣特性
項目 | 符號 | 測量條件 | 最小 | 標準 | 最大 | 單位 | ||
霍爾輸出電壓 | VH | Vc=1V, B=500G | 168 | 428 | mV | |||
不平衡電壓 | Vo | Vc=1V, B=0G | －7 | ＋7 | mV | |||
輸入電阻 | Rin | I=1mA, B=0G | 240 | ５５０ | Ω | |||
輸出電阻 | Rout | I=1mA,B=0G | 240 | ５５０ | Ω | |||
輸出電壓的 | αHI | 20℃基準 ０～４０℃間的平均 | －1.8 | %/℃ | ||||
溫度系數 | B=500G | Ic=5mA | ||||||
輸入電阻的 | βR | 20℃基準 ０～４０℃間的平均 | －1.8 | %/℃ | ||||
溫度系數 | B=0G | Ic=0.1mA | ||||||
※VH=VHM—Vo | VHM ：用 500 高斯測得的霍爾輸出電壓實測值 | |||||
Vo ：不平衡電壓 | ||||||
３．霍爾輸出電壓等級分類及印刷表示霍爾輸出電壓等級分類
NHE 520F―HF—□ （□為等級名） | |||
*VH(mV) | 等級名 | 印刷表示 | |
HF—無鹵素 | |||
168~204 | 4 | 4 | |
196~236 | 5 | 5 | |
228~274 | 6 | 6 | |
266~320 | 7 | 7 | |
310~370 | 8 | 8 | |
360~428 | 9 | 9 |

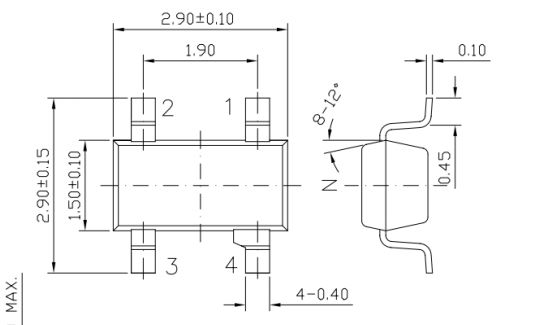

NHE520F-HF型號
NHE520F-HF-4 NHE520F-HF-5 NHE520F-HF-6
NHE520F-HF-7 NHE520F-HF-8 NHE520F-HF-9
