TI德州儀器DRV5053減震器控制線性霍爾元件開關

DRV5053器件是一種斬波穩定的霍爾集成電路，它提供了一種在整個溫度范圍內具有極好的靈敏度穩定性和綜合保護特性的磁場傳感解決方案。0V～2V模擬量輸出對外加磁感應強度有線性響應，并能識別磁場方向的極性。反向極性保護高達-22V寬工作電壓范圍（2.5V至38V）可適用于廣泛的工業和消費者應用。具有反向供電、突然降負荷、輸出短路或過流的內部保護功能。

DRV5053具有用于磁感應應用的模擬輸出。 DRV5053器件可以使用2.5至38 V的電源電壓供電，并且可以連續承受–22 V的反向電池條件。請注意，當大約–22至2.4 V的VCC（相對于GND）施加電壓時，DRV5053設備將無法工作。此外，該器件可以在瞬態時間內承受高達40 V的電源電壓。輸出電壓取決于垂直于封裝的磁場。沒有磁場將導致OUT = 1V。磁場將導致輸出電壓隨磁場線性變化。磁場極性定義如下：靠近包裝標記側的南極是正磁場。靠近包裝標記側的北極是負磁場。對于靈敏度為負的設備（即DRV5053RA：–40 mV / mT），南極將導致輸出電壓降至1 V以下，并且北極將導致輸出上升至1 V以上。對于具有正靈敏度的設備（即DRV5053EA：+40 mV / mT），南極將導致輸出電壓上升至1 V以上，北極將導致輸出降至1 V以下。

DRV5053特性

線性輸出霍爾傳感器

出色的溫度穩定性

溫度范圍內的靈敏度為 ±10%

高靈敏度選項：

–11mV/mT（OA，請見Figure 17）

–23mV/mT (PA)

–45mV/mT (RA)

–90mV/mT (VA)

+23mV/mT (CA)

+45mV/mT (EA)

支持寬電壓范圍

2.5V 至 38V

無需外部穩壓器

寬運行電壓范圍

TA = –40°C 至 125°C（Q，請見Figure 17）

放大的輸出級

2.3mA 灌電流，300μA 拉電流

輸出電壓：0.2V 至 1.8V

B = 0mT，OUT = 1V

快速上電：35μs

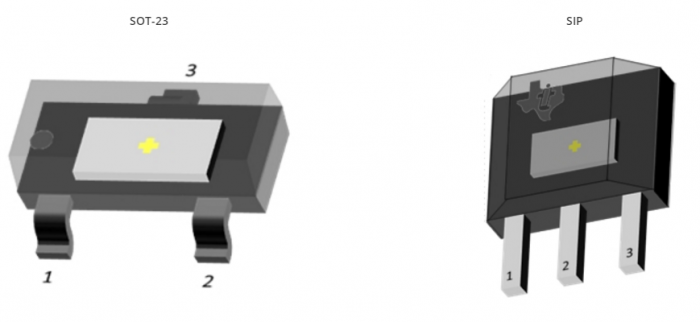

小型封裝尺寸

表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)

2.92mm × 2.37mm

插入式 3 引腳系統級封裝 (SIP) (LPG)

4.00mm × 3.15mm

保護特性

反向電源保護（高達 -22V）

支持高達 40V 拋負載

輸出短路保護

輸出電流限制

DRV5053應用

流量計

對接調整

振動校正

減震器控制

DRV5053型號

DRV5053CAQDBZR                      DRV5053CAQDBZT                      DRV5053EAQDBZT

DRV5053EAQLPGM                      DRV5053OAQLPG                      DRV5053OAQDBZR

DRV5053OAQDBZT                      DRV5053PAQLPGM                      DRV5053VAQLPGM

DRV5053RAQLPGM                      DRV5053RAQLPG                      DRV5053VAQLPG

DRV5053VAQDBZT                      DRV5053OAQLPGM                      DRV5053RAQDBZR

DRV5053RAQDBZT                      DRV5053VAQDBZR                      DRV5053EAQDBZR

DRV5053PAQDBZT                      DRV5053CAQLPGM                      DRV5053PAQLPG

DRV5053PAQDBZR                      DRV5053EAQLPG                      DRV5053CAQLPG
