TI德州儀器DRV5011直流電機霍爾元件開關

DRV5011裝置是設計用于電機和其他旋轉系統的數字?jǐn)?shù)碼鎖霍爾效應傳感器。此器件具有工作電壓范圍為2.5V至5.5V的高效低電壓架構，采用標準SOT-23封裝以及薄型X2SON和DSBGA封裝。輸出端采用推挽驅動器，無需使用上拉電阻器，使系統更加緊湊小巧。

當南極接近機組頂部并超過防噴器閾值時，裝置將驅動低電壓。輸出將保持一致，直到施加北極并超過BRP閾值，這將使輸出驅動高電壓。必須切換南北極進行輸出切換，綜合滯后將隔離BOP和BRP，提供可靠切換。該裝置能夠在約40°C至+135°C的寬環境溫度范圍內保持穩定且一致的優異性能。

在包裝頂部附近施加南極磁極會導致輸出驅動為耦合，而北極磁極會導致輸出驅動為高電平，并且沒有磁場會導致輸出繼續驅動先前的狀態，無論該狀態是否為連續或高。

該器件集成了霍爾效應元件，模擬信號調節，失調消除電路，放大器和比較器。這樣可在較寬的溫度范圍內提供穩定的性能，并能抵抗機械應力。

DRV5011特性

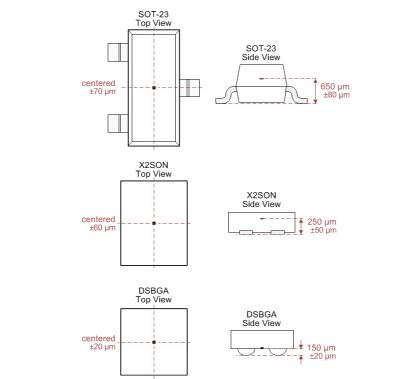

超小型 X2SON、SOT-23 或 DSBGA 封裝

高磁性靈敏度：±2mT（典型值）

可靠磁滯：4mT（典型值）

快速感應帶寬：30kHz

VCC 工作范圍：2.5V 至 5.5V

推挽式 CMOS 輸出

支持 5mA 拉電流和 20mA 灌電流

工作溫度：-40°C 至 +135°C

DRV5011應用

無刷直流電機傳感器

增量旋轉編碼：

刷式直流電機反饋

電機速度（轉速計）

機械行程

流體測量

旋鈕轉動

輪速

電動自行車

流量計

DRV5011型號

DRV5011ADDBZR                   DRV5011ADDBZT                   DRV5011ADDMRR

DRV5011ADYBHR                   DRV5011ADYBHT                   DRV5011ADDMRT
