megntek麥歌恩微電子旋轉位置傳感器MT6813是基于先進AMR磁感應技術的IC。 該傳感器包含由磁場感應元件陣列形成的兩個惠斯通電橋。 x-y傳感器平面中的旋轉磁場傳遞兩個正弦波輸出信號，指示傳感器與磁場方向之間的夾角（α）。 在x-y平面的均勻場內，輸出信號相對獨立于z方向上的物理位置。 傳感器僅對磁場方向敏感，因為傳感元件的輸出經過專門設計，與磁場強度無關。 這使設備對磁體變化，雜散磁場，氣隙變化和離軸失準不太敏感。 標準的I2C或SPI（3-Wire或4-Wrie）接口允許主機微控制器從MT6813讀取14位絕對角度位置數據。

特點和優點

?基于先進的AMR傳感技術，具有0°?360°全范圍角度傳感

?非接觸式角度測量

?獨立的輸出接口：I2C，SPI，模擬和PWM

?可編程線性傳遞特性

?可編程零位

? 14位核心分辨率

? 12位DAC / PWM分辨率

?用戶可編程的分辨率和零位

?符合RoHS 2011/65 / EU

? SOP-8或QFN-16封裝

應用領域

?絕對線性位置傳感器

? BLDC電機控制

?機器人控制

?非接觸式電位器

?電動工具

零件編號說明

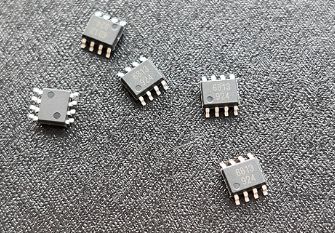

MT6813CT SOP-8封裝，管裝（100個/管）或卷帶包裝（3000個/卷）
