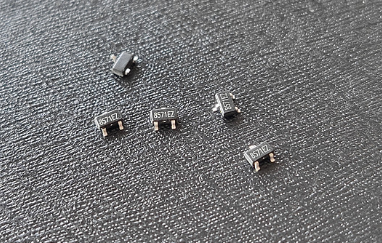

megntek麥歌恩微電子MT8571冰箱門位置檢測霍爾開關傳感器IC芯片元件

  冰箱當中的霍爾元件將主要起到了實現位置檢測功能，霍爾元件放在冰箱門對應的位置，用來感應冰箱門的開合角度。這需要芯片非常高的一致性，來保證冰箱門的開合角度一直，并要求感應距離較遠。該霍爾元件還能用在冰箱的風機當中：在風機啟動或堵轉的情況下,霍爾電源端電壓會瞬間掉到2.8v左右,如果芯片能在2.8v正常輸出高低電平波形,電機將順利啟動，后續電源端電壓升到12v。因此芯片需要保證在2.8v和12v下磁參數保持很好的一致性。

  megntek麥歌恩微電子MT8571由BCD技術生產的霍爾開關傳感器IC芯片元件，具有高性能和高可靠性。 霍爾IC內部包括一個片上霍爾電壓發生器，一個可在3.0V至24V的電源電壓下工作的穩壓器，溫度補償電路，小信號放大器，具有動態失調消除系統的霍爾IC，施密特觸發器和10K內部上拉 上電阻。 它還在輸出端包括一個鉗位二極管，反向電源保護增強了霍爾IC的堅固性。 該產品對北極或南極磁場均具有響應。 當磁通密度（B）大于工作點（BOP）時，輸出將打開（低）；當磁通密度（B）小于釋放點（BRP）時，輸出將關閉（高）。 ）。 MT8571為客戶提供了多種封裝：用于表面安裝的SOT-23和用于通孔安裝的扁平TO-92。 所有包裝均符合RoHS。

MT8571特征

? BCD技術

?全極性開關

? 3.0?24V Vcc工作范圍

? -40℃?125℃工作溫度

?包裝選項：

平TO-92

SOT-23

磁靈敏度選項：MT8571（BOP =±32Gs，BRP =±27Gs）

?內部10K上拉電阻

? -16V反向電源保護

?輸出限制電流保護

?符合RoHS：（EU）2015/863

MT8571應用領域

?工業家用電器

?位置檢測

?磁性編碼器

?接近開關
