SEIKO精工S-57M1系列交變檢測低電流功耗hall霍爾效應IC芯片

SEIKO精工S-57M1系列是采用CMOS技術開發的高精度霍爾IC，具有高靈敏度，高速檢測和低電流消耗的功能。當S-57M1系列檢測到磁場強度時，輸出電壓會發生變化。 磁通密度和極性變化。 將S-57M1系列與磁鐵一起使用可以檢測各種設備中的旋轉狀態。 通過使用小型的SOT-23-3封裝可以實現高密度安裝。由于其高精度的磁特性，S-57M1系列可以使與磁體結合使用的系統中的操作分散變小。 在一般電子設備中，例如消費類電子產品，辦公設備和通信設備。醫療設備或汽車設備中的產品，包括汽車音響，無鑰匙進入和引擎控制單元，

? 極性檢測 : 交變檢測

? 磁性檢測邏輯*1 : 檢測S極時VOUT = "L" 檢測S極時VOUT = "H"

? 輸出方式*1 : N溝道開路漏極輸出、CMOS輸出

? 磁性靈敏度 : BOP = 3.0 mT (典型值)

? 驅動周期 (消耗電流) : tCYCLE = 50μs (1400μA) (典型值)

? 電源電壓范圍 : VDD = 2.7 V ~ 5.5 V

? 工作溫度范圍 : Ta = -40°C ~ +125°C

? 無鉛 (Sn 100%)、無鹵素*2

?封裝SOT-23-3

應用領域

電機

房屋設備

工業設備

SEIKO精工S-57M1封裝SOT-23-3

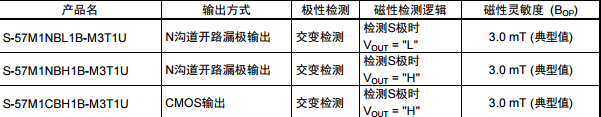

S-57M1NBL1B-M3T1U         S-57M1NBH1B-M3T1U

S-57M1CBH1B-M3T1U
