工作溫度125°c 高耐壓 高速 交變檢測型 霍爾效應IC

SEIKO精工S-5741系列是霍爾效應IC。采用CMOS工藝研制出的高壓電阻、高速檢測和高精度磁特性交替檢測。通過檢測磁束密度和極性發生變化，從而使輸出電壓發生變化。通過與磁鐵的結合，可以檢測出各種設備的翻轉情況。SEIKO精工S-5741系列還具有輸出電流限制電路。由于sot-23-3s封裝體積小，可以實現高密度安裝。它還具有高精度的磁性能，可獲得與磁體結合的機械結構的工作偏差變少。

? 極性檢測 : 交變檢測

? 輸出邏輯: 檢測S極時VOUT = "L" 檢測S極時VOUT = "H"

? 輸出方式: N溝道開路漏極輸出  N溝道驅動器

? 內置上拉電阻

? 斬波頻率 : fC = 500 kHz (典型值)

? 輸出延遲時間 : tD = 8.0 ?s (典型值)

? 電源電壓范圍 : VDD = 3.5 V ~ 26.0 V

? 內置穩壓器

? 內置輸出電流限制電路

? 工作溫度范圍 : Ta = -40°C ~ +125°C

? 無鉛 (Sn 100%)、無鹵素

? 封裝SOT-23-3S

? 磁性靈敏度*1 : BOP = 1.8 mT (典型值)

                        BOP = 3.0 mT (典型值)

                        BOP = 6.0 mT (典型值)

用途

家用電器產品

DC無刷電動機

住宅設備

各種產業設備

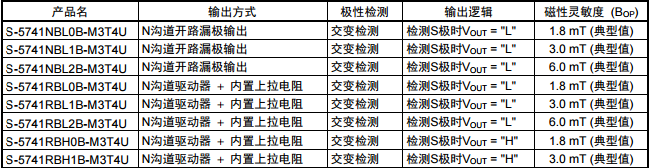

S-5741系列型號

S-5741NBL0B-M3T4U              S-5741NBL1B-M3T4U

S-5741NBL2B-M3T4U              S-5741RBL0B-M3T4U

S-5741RBL1B-M3T4U              S-5741RBL2B-M3T4U

S-5741RBH0B-M3T4U              S-5741RBH1B-M3T4U
