具有 4-20mA 電流環路輸出的傳感器接口 IC - MLX90323

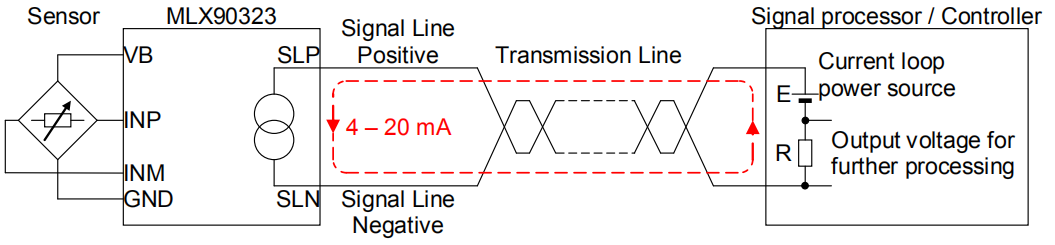

melexis邁來芯MLX90323 IC針對4-20 mA工業標準電流環路接口進行了優化。圖1所示的4-20mA電流環路是許多工業應用中傳輸傳感器信息的常用方法。當必須將信息長距離發送到遠程位置時，通過電流回路發送傳感器信息特別有用。循環操作很簡單：首先將傳感器的輸出電壓轉換為比例電流，通常4mA代表傳感器的零電平輸出，而20mA代表傳感器的滿量程輸出。然后，遠端的接收器將4-20mA電流轉換回電壓，該電壓又可以由控制器模塊進一步處理。

該IC將全惠斯通電橋電阻橋的輸出電壓的微小變化（由壓力，力，轉矩，光或磁場等機械刺激引起）轉換為IC輸出電流的較大變化，從而消除了寄生直流電平（偏移）。輸出電橋電壓并放大該信號的十倍時間（增益）。失調和增益取決于溫度，因此該IC允許對橋寄生DC漂移和靈敏度進行溫度補償。溫度可以通過內部或外部（電阻）溫度傳感器進行測量。失調和增益的值及其與溫度的相關性在校準過程中獲得，并存儲在EEPROM中。IC具有行業標準的4 – 20 mA電流環路輸出接口，可直接從2線信號線獲取電源。 MLX90323在信號線的寬電壓范圍（6至35 V）中正常工作。

 特點和優點

?具有4至20 mA電流環路輸出的可編程傳感器接口IC

?電源從6到35VDC

?外部或內部溫度傳感器，用于補償溫度誤差

應用實例

?工業壓力傳感器

?應變儀，加速度計，位置傳感器等。

?任何具有電流回路輸出的橋式傳感器
