具有汽車保護功能的 70 kHz 可編程霍爾效應電流傳感器

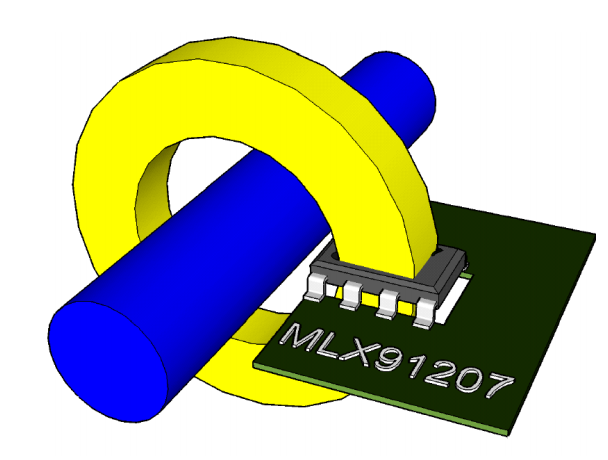

melexis邁來芯Mlx91207是一款單片可以進行編程的霍爾傳感器集成電路，Mlx91207能提供與外加磁通密度成比例的高速模擬輸出信號。Mlx91207傳感器非常適合于電流傳感器應用而且Mlx91207具有額外的溫度計輸出。此外，傳感器可以集成到需要快速響應時間的位置傳感應用中。MLX 91207的傳輸特性是完全可編程的(診斷、鉗位、增益、偏移)。)。完整的模擬鏈具有快速的響應時間，并允許將傳感器用于要求快速響應時間＜10μsec的應用中。Mlx91207在典型的應用中，環形軟鐵心與傳感器結合使用?；魻朓C被放置在一個非常小的氣隙中，電流導體通過這個間隙。鐵磁環將Mlx91207霍爾傳感器集成電路上的磁通集中并放大，以產生與電流成比例的輸出電壓。該圖展示了非接觸式電流測量的典型傳感器應用。

特點和優點

?可編程高速霍爾傳感器

?帶寬大，響應時間短至8μs

?可編程線性傳遞特性

?可選的模擬比例輸出

?測量范圍從±15mT到±400mT

?溫度計輸出

?17位ID號

?單芯片SOIC8封裝符合RoHS

?無鉛組件，適用于260°C的無鉛焊接

?低熱漂移（增益和偏移）

應用實例

?電流傳感器應用

-過電流檢測電路

-逆變器應用HEV＆EV

-AC / DC轉換器

-電池管理

?位置傳感器的應用
