MLX90364Triaxis?位置傳感器

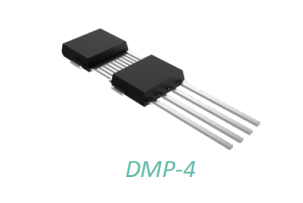

melexis邁來芯MLX90364Triaxis?位置傳感器組件是一種高精度的線性和角度位置傳感器，無需在感測模塊中包含印刷電路板（PCB）。該器件基于雙模封裝（DMP-4）結構，該結構將Triaxis位置檢測管芯與去耦電容器集成在一起，以滿足嚴格的ESD和EMC要求。無需PCB。 Triaxis位置感測芯片不過是用于傳統表面貼裝（SOIC-8和TSSOP-16）的MLX90365的芯片。與其他Triaxis產品類似，MLX90364對正交且平行于IC表面施加的通量密度敏感，即對IC施加的通量密度的3個分量（即BX，BY和BZ）敏感。這使具有正確磁路的MLX90364可以解碼任何移動磁體的絕對位置（例如，從0到360度的旋轉位置或線性位移，行程）。 MLX90364報告了與任何電阻式電位計或可編程線性霍爾傳感器兼容的可編程比率式模擬輸出信號。通過編程，MLX90364還提供了數字PWM（脈沖寬度調制）輸出特性。

特點和優點

絕對式旋轉和線性位置傳感器IC

強大的雙模包裝（DMP-4）壯舉。多達4個去耦電容器（ESD / EMC）

可靠的NoPCB模塊集成

三軸?霍爾技術

簡單的磁性設計

可編程傳輸特性（多點–分段線性）

可選輸出模式：模擬（比例）–脈寬調制（PWM）

12位分辨率-10位熱精度

打開/短路診斷

板載診斷

過壓保護

欠壓檢測

48位ID號選項

汽車溫度范圍

符合AEC-Q100和AEC-Q200

符合DMP-4 RoHS

輸出熱失調校正

應用領域

絕對旋轉位置傳感器

絕對線性位置傳感器

EGR閥位置傳感器

渦輪執行器

節氣門位置傳感器

離合器，換擋和前叉位置傳感器

行駛高度位置傳感器

浮球液位傳感器

型號

MLX90364LVS-ADD-200-TU-ND                   MLX90364LVS-ADE-201-SP-ND

MLX90364LVS-ADB-200-SP-ND                   MLX90364LVS-ADD-203-SP-ND

MLX90364LVS-ADB-203-SP-ND                   MLX90364LVS-ADB-201-SP-ND

MLX90364LVS-ADD-200-RE-ND                   MLX90364LVS-ADD-200-RX-ND

MLX90364LVS-ADD-251-RE-ND                   MLX90364LVS-ADD-251-RX-ND

MLX90364LVS-ADB-200-RE-ND                   MLX90364LVS-ADB-201-RE-ND

MLX90364LVS-ADB-203-RE-ND                   MLX90364LVS-ADD-201-RE-ND

MLX90364LVS-ADD-201-RX-ND                   MLX90364LVS-ADD-203-RE-ND

MLX90364LVS-ADD-203-RX-ND                   MLX90364LVS-ADD-251-SP-ND

MLX90364LVS-ADD-200-SP-ND                   MLX90364LVS-ADB-251-SP-ND
