melexis邁來芯3D和操縱桿磁性位置傳感器集成電路IC芯片MLX90378

melexis邁來芯MLX90378是專為3D運動應用（例如操縱桿）設計的單片磁性位置處理器IC。它由一個Triaxis Hall磁性前端，一個模數信號調理器，一個用于高級信號處理的DSP和一個雙輸出級驅動器組成，該驅動器能夠提供兩個PWM輸出或具有兩個通道的單個SENT輸出。 MLX90378對施加到IC的三個磁通密度分量（即Bx，By和Bz）敏感。這樣，帶有正確磁路的MLX90378即可解碼任何運動磁鐵的絕對位置。它可以設計汽車和工業應用中經常需要的非接觸式3D位置傳感器。 MLX90378根據SENT協議或通過兩個PWM信號提供輸出數據。可以以多種格式（例如，H.1格式）對SENT幀進行編碼。此外，SENT協議允許進行外部測量，錯誤代碼和用戶定義的值。兩個PWM（脈寬調制）信號對應于操縱桿角度。

特點和優點

片上信號處理功能強大

絕對位置感應

符合ISO26262 ASIL-C標準的安全元素（SEooC）

輸入/網關引腳，用于外部測量

可編程測量范圍

可編程線性傳遞特性（每軸4個多點）

雙PWM輸出

可選PWM或（快速）SENT輸出?SAE J2716 APR2016 SENT

增強的串行數據通訊

48位ID號選項

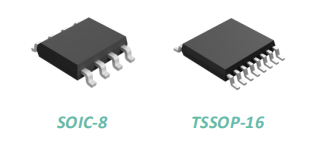

單芯片-符合RoHS的SOIC-8封裝

雙芯片–符合RoHS的TSSOP-16封裝

應用實例

汽車換檔桿

工業操縱桿

變速箱位置傳感器
