Diodes美臺AH1808高靈敏度微功率全極霍爾效應開關

Diodes美臺AH1808是一款高靈敏度，微功耗全極霍爾效應開關IC，設計用于便攜式和電池供電的設備，例如蜂窩電話，PDA和便攜式PC，以及家用電器和工業應用?；趦蓚€敏感的霍爾效應板和穩定的斬波器架構，AH1808在整個工作范圍內提供了可靠的解決方案。為了支持便攜式和電池供電的設備，該設計已經過優化，可在2.5V至3.6V的電源范圍內工作，在3V的電源下僅消耗24uW。為了最大程度地減少PCB空間，AH1808采用小尺寸薄型封裝。單個漏極開路輸出可以用強度足夠的北極或南極接通。當垂直于封裝的磁通密度（B）大于工作點（Bop）時，輸出將打開（脈沖溫度低）。當B低于釋放點（Brp）時，輸出關閉。沒有磁場時，輸出將保持關閉狀態。 AH1808采用小型薄型SOT553和行業標準SC59封裝。

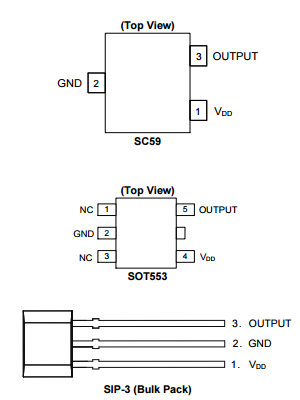

型號AH1808-P-A封裝SIP-3（折疊盒裝）

型號AH1808-P-B封裝SIP-3（散裝）

型號AH1808-W-7封裝SC59

型號AH1808-Z-7封裝SOT553

應用

上網本，筆記本，平板電腦和PDA中的機蓋開關

翻蓋式和滑蓋式手機的機蓋開關

攝錄機

便攜式和電池供電的非接觸式開關應用

家用電器和工業應用中的非接觸式開關

特征

?全極（北極或南極）操作

?高靈敏度

?單漏極開路輸出

?微功耗操作

?2.5V至5.5V的工作范圍

?穩定的斬波器設計可提供

出色的溫度穩定性

最小的開關點漂移

增強抗壓力能力

?良好的抗射頻干擾能力

?-40°C至+ 85°C的工作溫度

?ESD（HBM）> 6KV

?小型薄型SOT553和行業標準SC59，

SIP-3（Ammo包）和SIP-3（散裝）包

?完全無鉛且完全符合RoHS（注釋1和2）

?無鹵素和銻。 “綠色”設備（注3）

產品參數

符合AECQ10x要求

符合汽車標準的PPAP編號

＃輸出1

輸出類型開漏

主動高或低低

靈敏度高

工作電壓2.5至5.5 V

平均電源電流8 μA

最小工作點±Bop（Guass）20

典型工作點±Bop（Guass）40

最大工作點±Bop（Guass）60

最小釋放點±Brp（Guass）10

典型釋放點±Brp（Guass）30

最大釋放點±Brp（Guass）50

工作環境溫度范圍-40至85°C
