Diodes美臺AH1815低靈敏度擴展溫度微功率全極霍爾效應開關

Diodes美臺AH1815是一款低靈敏度，微功耗全極霍爾效應開關IC，設計用于便攜式和電池供電的消費類設備，用于家用電器和工業應用，例如智能電表磁篡改檢測。 AH1815基于兩個敏感的霍爾效應板和斬波穩定架構，在整個工作范圍內提供了可靠的解決方案。為了支持便攜式和電池供電的設備，該設計已經過優化，可在2.5V至5.5V的電源范圍內工作，在3V的電源下僅消耗24μW的功率。單個開漏輸出可通過北極或南極開啟足夠的力量。當垂直于封裝的磁通密度（B）大于工作點（Bop）時，輸出打開（拉低）。當B低于釋放點（Brp）時，輸出關閉。沒有磁場時，輸出將保持關閉狀態。

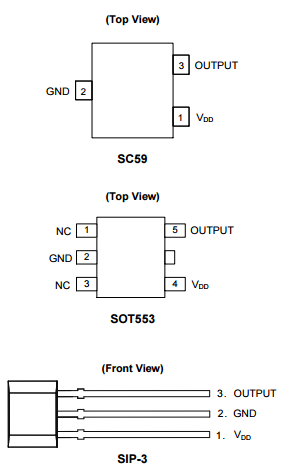

AH1815型號

型號AH1815-P-A 封裝SIP-3

型號AH1815-P-B 封裝SIP-3

型號AH1815-W-7 封裝SC59

型號AH1815-Z-7 封裝SOT553

AH1815應用

門，蓋，蓋和托盤位置檢測開關

便攜式PC和平板電腦的顯示開關

PDA和數碼相機的開/關開關

咖啡機液位檢測

智能電表

電池供電的消費類，家用電器和工業應用中的位置，接近度和液位檢測非接觸式開關

AH1815特征

全極（北極或南極）操作

低靈敏度

單開漏輸出

微功率運行

2.5V至5.5V工作范圍

斬波器穩定的設計提供了卓越的溫度穩定性，最小的開關點漂移增強了抗壓力能力

良好的抗射頻干擾能力

-40°C至+ 125°C工作溫度

靜電放電（HBM）> 6KV

行業標準SC59封裝

完全無鉛且完全符合RoHS

不含鹵素和銻。 “綠色”設備

產品參數

符合AECQ10x要求

符合汽車標準的PPAP編號

＃輸出1

輸出類型開漏

主動高或低低

靈敏度低

工作電壓2.5至5.5V V

平均電源電流8 μA

最小工作點±Bop（Guass）255

典型工作點±Bop（Guass）395

最大工作點±Bop（Guass）540

最小釋放點±Brp（Guass）230

典型釋放點±Brp（Guass）335

最大釋放點±Brp（Guass）495

工作環境溫度范圍-40至125°C
