Diodes美臺AH9251中靈敏度微功率全極霍爾效應開關

Diodes美臺AH9251是一款中等靈敏度的霍爾效應開關，在輸出端帶有內部上拉電阻，專為電池供電的手持式設備設計，適用于工業應用。斬波穩定結構提高了整個工作范圍內磁性開關點的穩定性。睡眠喚醒邏輯控制睡眠和喚醒時間以減少設備的平均工作電流。在清醒時間內，輸出隨磁通密度而變化。在休眠期間，輸出被鎖存在其先前的狀態，電流消耗在3V時典型值降至4μA。在3V時，平均電流消耗為8μA。可以用強度足夠的北極或南極打開輸出。如果垂直于零件標記表面的磁通密度大于工作點（BOP），則輸出將打開；否則，輸出將打開。如果小于釋放點（BRP），則輸出將關閉。 AH9251采用行業標準的TO92S和SC59封裝。

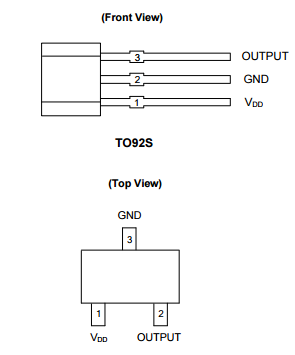

型號AH9251-P-B  封裝TO92S

型號AH9251-W-7  封裝SC59

應用

手持無線應用喚醒開關

門，蓋，蓋和托盤位置檢測開關

液位檢測

電池供電的消費類，家用電器和工業應用

特征

全極運行（與南極或北極切換）

微功率運行

輸出端內置上拉電阻

2.5V至5.5V電源

穩定斬波器

出色的溫度穩定性

數字輸出信號

-40°C至+ 85°C的工作溫度

ESD（HBM）：5000V

小型薄型行業標準SC59和TO92S封裝

完全無鉛且完全符合RoHS

不含鹵素和銻。 “綠色”設備

產品參數

符合AECQ10x要求

符合汽車標準的PPAP編號

＃輸出1

輸出類型內部上拉

主動高或低低

敏感度中等

工作電壓2.5至5.5 V

平均電源電流8 μA

最小工作點±Bop（Guass）40

典型工作點±Bop（Guass）60

最大工作點±Bop（Guass）80

最小釋放點±Brp（Guass）30

典型釋放點±Brp（Guass）50

最大釋放點±Brp（Guass）70

工作環境溫度范圍-40至85°C
