Diodes美臺AH277A具有輸出齊納鉗位和反向電源保護的兩相5V / 12V BLDC多合一風扇和電動機驅動器鎖存器

AH277A是帶有輸出驅動器的集成式霍爾傳感器，設計用于無刷直流電動機應用的電子換向。該器件包括一個用于磁感應的片上霍爾傳感器，一個用于放大霍爾電壓的放大器，一個施密特觸發器以提供開關滯后以抑制噪聲，一個溫度補償電路來補償霍爾靈敏度的溫度漂移以及兩個互補的集電極開路驅動器吸收大負載電流。它還包括一個內部帶隙調節器，用于為內部電路提供偏置電壓。將器件放置在可變磁場中，如果磁通密度大于閾值BOP，則引腳DO將變?yōu)榈碗娖剑ń油ǎ?，而引腳DOB將變?yōu)楦唠娖剑〝嚅_）。保持該輸出狀態，直到磁通密度反轉并降到BRP以下，然后使DO變高（關閉）和DOB變低（打開）。AH277A采用TO-94（SIP-4L）封裝

型號：AH277AZ4-AE1 AH277AZ4-AG1 AH277A AH277A-G1  AH277AZ4-BE1 AH277AZ4-BG1 AH277AZ4-CE1 AH277AZ4-CG1 溫度范圍： -20 to 85o C

應用

雙線圈無刷直流電動機

 ·雙線圈無刷直流風扇

·轉速計數·速度測量

特征

片內霍爾傳感器

 ·3.5V至16V電源電壓

·400mA（avg）輸出灌電流

 ·反向電源電壓保護

 ·-20°C至85°C的工作溫度

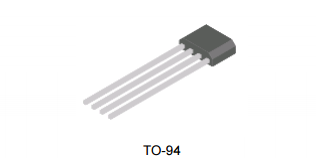

·薄型TO-94（SIP-4L）封裝

 ·ESD額定值：300V（機器型號）
