功能

?PWM開漏輸出信號

?20位數字信號處理

?數字溫度補償

?12位整體分辨率

?在汽車溫度范圍內運行

輸出信號在整個溫度和使用壽命內的漂移很小

?可編程參數存儲在EEPROM中，具有單位錯誤校正功能：

-PWM輸出頻率

磁范圍和磁靈敏度（增益），輸出斜率的極性

-偏移

-帶寬

-夾緊水平

-客戶溫度補償系數

-記憶鎖

?可重新編程直到內存鎖定

?電源電壓4.5-5.5 V（擴展范圍4.1-16 V）

?在-200 mT和+200 mT之間的三個范圍內運行

?所有引腳的反極性和過壓保護

?輸出短路保護

?板載診斷（過壓，EEPROM錯誤）

在校準模式下以數字方式讀取磁場和內部溫度

具有公共電源的多個傳感器的編程和操作

?磁性傳遞函數的兩點校準，無需迭代步驟

?高抗機械應力，EMC，ESD

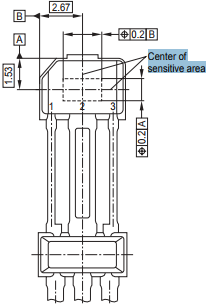

帶有兩個電容器的封裝：47nF（VDD至GND）和4.7nF（OUT至GND）

目標應用

?可靠地更換電位器

-無機械磨損

-耐潮濕，溫度，污染和振動

?汽車應用中的線性和角度位置感應，例如踏板位置，懸架控制，閥或節氣門位置，前燈水平度和轉向角

?高電流檢測，用于電池管理，電機控制和電子保險絲

功能說明

線性霍爾IC TLE4998P3C經過專門設計，可滿足高精度旋轉和位置檢測以及電流測量應用的要求。引線框架上集成了兩個電容器，這使得該傳感器特別適合要求苛刻的EMC要求的應用。

該傳感器提供數字PWM信號，非常適合通過標準信號（通常是微控制器中的計時器/捕獲單元）直接解碼只能墊低。因此，必須通過外部上拉電阻獲得高電平。此輸出類型的電源電壓較低（例如3.3 V）。該集成電路采用具有高電壓能力的BiCMOS技術生產。與模擬補償方法相比，使用16位DSP架構和數字溫度補償?shù)臄?shù)字信號處理可確保出色的長期穩定性。雖然整體分辨率為12位，但某些內部級的分辨率最高為20位?？梢栽?22 Hz至1953 Hz的范圍內選擇PWM輸出頻率。

工作原理

?磁通量由霍爾效應電池測量

?霍爾效應單元的輸出信號從模擬信號轉換為數字信號

?切碎的霍爾效應單元和連續時間的A / D轉換可確保非常低且穩定的磁偏移

?可編程低通濾波器可降低噪聲

?也測量溫度并轉換A / D

?使用二階功能以數字方式完成溫度補償

?輸出值的數字處理基于零場和靈敏度值

?輸出值范圍可通過數字限制器鉗位

?最終輸出值以占空比變化的矩形周期信號進行傳輸（脈沖寬度調制）

?占空比與12位輸出值成比例
