美國ALLEGRO型號A19420：高精度霍爾效應傳輸速度傳感器IC

A19420是一款優化的霍爾效應集成電路（IC），可測量旋轉目標的速度。該傳感器IC可用于直接測量環形磁鐵或用磁鐵反向偏置以測量鐵質目標。該封裝具有用于電磁兼容性（EMC）的集成電容器。

A19420 SolidSpeed Digital Architecture?提供智能算法，能夠在突然和動態氣隙運動期間穩定運行。先進的數字控制器可提供高精度的速度檢測，是傳輸應 此外，A19420差分傳感提供了對干擾共模磁場的固有抑制。

A19420是根據ISO 26262：2011開發的，作為硬件安全元件與ASIL B功能（待評估）脫離背景，用于汽車安全相關系統，當按照適用的安全手冊和數據表中規定的方式進行集成和使用時。

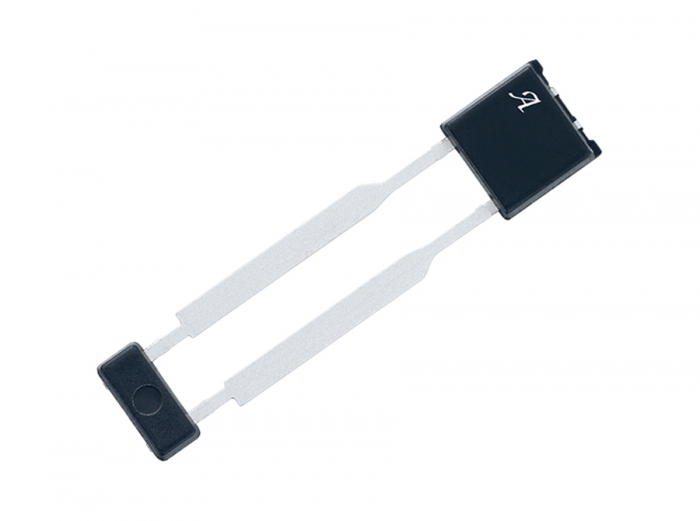

A19420采用2引腳SIP封裝（后綴UB），無鉛（Pb），鍍錫引線框架。UB封裝包括集成在單個包覆成型封裝中的IC和電容器，以及額外的模制引線穩定桿，可實現穩定的運輸和易于組裝。

主要特點

• 差分霍爾效應傳感器測量環形磁鐵和鐵質目標，具有固有的雜散場抗擾度

• SolidSpeed Digital Architecture?  支持高級算法，在動態氣隙干擾期間保持俯仰和占空比精度

• 集成解決方案 包括單個包覆成型封裝中的電容器

• ISO 26262：2011 ASIL B  ，集成診斷和認證安全設計流程（待定評估）

•  支持速度和ASIL錯誤報告的雙線電流源輸出協議

• EEPROM  可在整個產品生命周期內實現可追溯性

• 零件號   A19420LUBBTN-E  A19420LUBBTN-G
