美國ALLEGRO型號ACS70310：最高精度可編程線性霍爾效應傳感器IC，具有反向電池保護和240 kHz帶寬輸出，用于基于磁芯的電流檢測

ACS70310為Allegro提供的基于核心的電流檢測提供最高精度的電流傳感器IC。該傳感器是一種可編程線性霍爾效應電流傳感器IC，旨在實現業界領先的精度和分辨率，而不會影響帶寬。Allegro編程在-40℃至150℃的工作溫度范圍內提供+/- 1.2％的靈敏度和零放大器輸出電壓偏移僅+/- 5mV。溫度補償采用集成EEPROM技術在數字域中執行，允許傳感器保持2uS響應時間和240 kHz帶寬模擬信號路徑，使該器件非常適用于HEV逆變器，DC-DC轉換器和電動助力轉向（ EPS）應用程序。

片上穩壓器提供反向電池保護和對電源電壓線上的電過應力的高抗擾度。這種比例式霍爾效應傳感器IC提供的電壓輸出與施加的磁場成比例?？蛻艨梢酝ㄟ^(guò)VCC和輸出引腳上的編程來配置靈敏度和靜態（零場）輸出電壓，以優化最終應用中的性能。靜態輸出電壓可由用戶調節，電源電壓VCC約為50％（雙向配置）或10％（單向配置），輸出靈敏度可在0.5至11.5 mV / G范圍內調節。輸出的比率也是可編程的，可以禁用。

傳感器IC采用高靈敏度霍爾元件和BiCMOS接口集成電路，采用低噪聲，小信號，高增益放大器，鉗位低阻抗輸出級和專有的高帶寬動態偏移消除技術?；魻栃?yīng)技術的這些進步共同提供了在240 kHz帶寬下的業界領先的傳感分辨率。斷線接地檢測以及用戶可選擇的輸出電壓鉗位可提高安全關鍵汽車應用的可靠性。

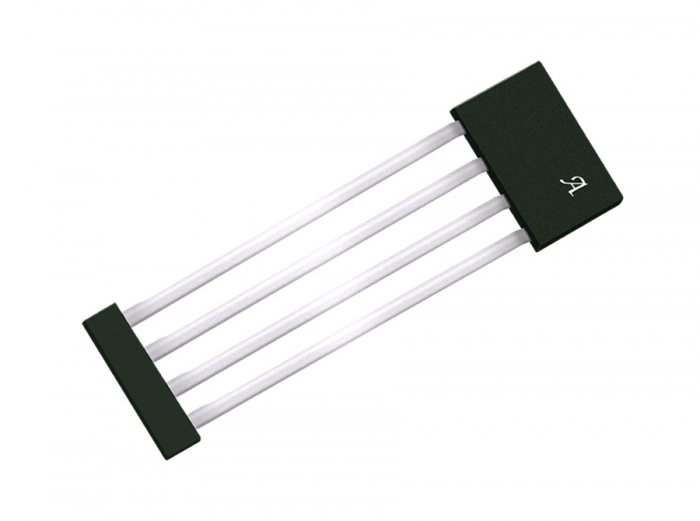

器件參數在擴展的環境溫度范圍內指定：-40°C至150°C。ACS70310傳感器IC采用超薄外殼（1 mm厚），4引腳SIP（單列直插式封裝，后綴KT），無鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

• 工廠編程的分段線性溫度 補償（TC）提供超低熱漂移

• 靈敏度±1％

• 偏移±5 mV

• 具有反向電池保護功能的板載電源穩壓器 可提供對電過載（EOS）的高抗擾度

• 響應時間非?？欤?μs）

• 高工作帶寬：DC至240 kHz

• AEC-Q100 0級，汽車合格

• 客戶可編程，高分辨率偏移和 靈敏度調整

• 通過專有的霍爾元件和低噪聲放大器電路實現極低的噪聲和高分辨率

• 專利電路在快速電流階躍輸入期間抑制IC輸出尖峰

• 可選擇的靈敏度范圍在0.5到11.5 mV / G之間

• 用戶可選擇的靈敏度，靜態電壓和鉗位比例（可以禁用比率計），用于與應用A / D轉換器（ADC）的簡單接口

• 溫度循環后的精確可恢復性

• 接地引腳（斷線）上的開路檢測

• 客戶可編程輸出電壓鉗位提供短路診斷功能

• 寬環境溫度范圍：-40°C至150°C

• 免受機械壓力

• 極薄的封裝：1毫米表殼厚度

• 零件號 ACS70310LKTATN-001B5-C ACS70310LKTATN-005B5-C ACS70310LKTATN-010B5-C ACS70310LKTATN-2P5B5-C
