A3241，A3242：斬波穩定的單極霍爾效應開關

美國ALLEGRO型號A3241,A3242集成電路是帶數字輸出的單極霍爾效應開關。這些傳感器IC適用于高達+ 150°C的擴展溫度范圍。通過Allegro專利動態偏移消除功能可實現卓越的高溫性能，可降低通常由器件超模壓，溫度偏移和熱應力引起的殘余偏移電壓。

A3241和A3242霍爾效應開關在單個硅芯片上包括以下內容：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器和短路保護開漏輸出。先進的BiCMOS晶圓制造工藝用于利用低壓要求，元件匹配，極低的輸入偏移誤差和小的元件幾何形狀。

集成穩壓器允許工作電壓為3.6至24 V.單極系列器件僅在足夠的南極場下工作，在沒有這種南極場的情況下關閉。

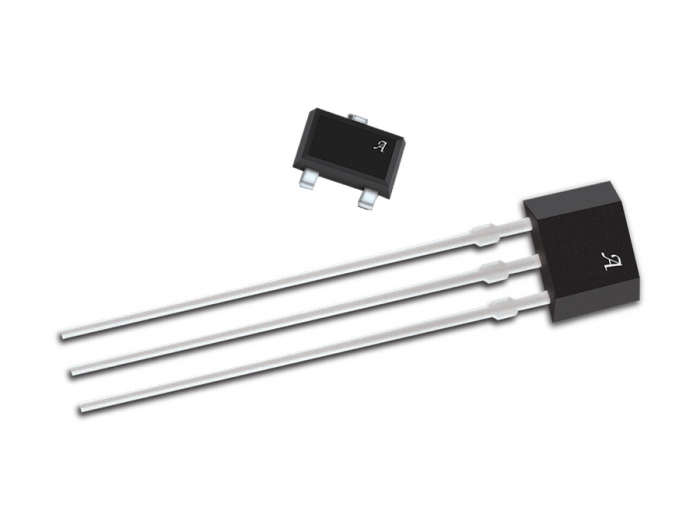

A3241和A3242的額定工作溫度范圍為-40°C至85°C（E溫度范圍），-40°C至150°C（L溫度范圍）。BiCMOS工藝的小幾何尺寸允許這些器件以超小型封裝形式提供?？捎玫姆庋b類型為大多數應用提供磁性優化解決方案。封裝LH是SOT23W，一種微型薄型表面貼裝封裝，而封裝UA是三引線超小型SIP，用于通孔安裝。每個封裝均采用無鉛（Pb）版本，帶有100％霧錫電鍍引線框架。

主要特點

• 斬波器穩定

• 卓越的溫度穩定性

• 極低的開關點漂移

• 對身體壓力不敏感

• 反向電池保護

• 輸出短路保護

• 固態可靠性

• 小尺寸

• 強大的EMC功能

• 高ESD額定值（HBM）

• 零件號 A3242LLHLT-T
