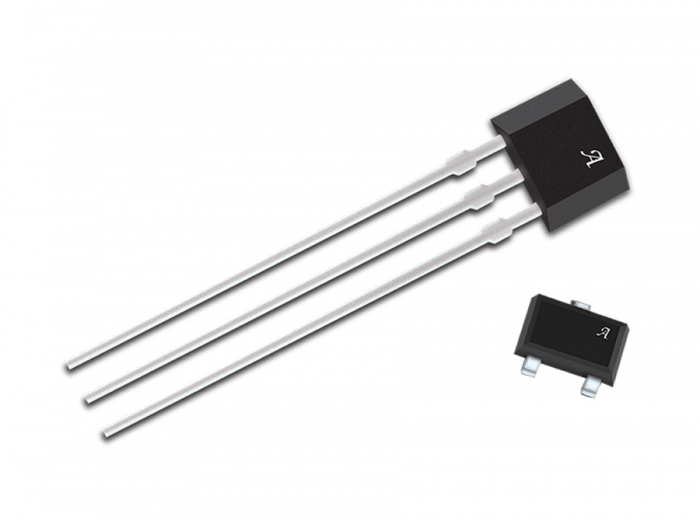

美國ALLEGRO型號A1301,A1302線性霍爾效應傳感器IC芯片元件

A1301和A1302：連續時間比例線性霍爾效應傳感器IC

美國ALLEGRO型號A1301,A1302是連續時間比例線性霍爾效應傳感器IC。它們經過優化，可精確地提供與施加的磁場成比例的電壓輸出。這些器件的靜態輸出電壓為電源電壓的50％。提供兩種輸出靈敏度選項：A1301典型值為2.5 mV / G，A1302典型值為1.3 mV / G.

每個器件中包含的霍爾效應集成電路包括霍爾傳感元件，線性放大器和CMOS A類輸出結構。將霍爾傳感元件和放大器集成在單個芯片上可以最大限度地減少通常與低電壓電平模擬信號相關的許多問題。

通過在制造過程中在生產線末端進行的內部增益和偏移調整調整，可以獲得高精度的輸出電平。

這些特性使A1301和A1302成為位置傳感系統的理想選擇，適用于線性目標運動和旋轉目標運動。它們適用于-40°C至125°C的擴展溫度范圍內的工業應用。

A1302主要特點

低噪音輸出

快速上電時間

比例軌到軌輸出

4.5至6.0 V操作

固態可靠性

在生產線末端進行工廠編程，以獲得最佳性能

強大的ESD性能

A1302型號

A1301EUA-T    A1301KLHLT-T    A1301KLHLX-T    A1301KUA-T    A1302ELHLT-T    A1302ELHLX-T    A1302KLHLT-T A1302KLHLX-T   A1302KUA-T
