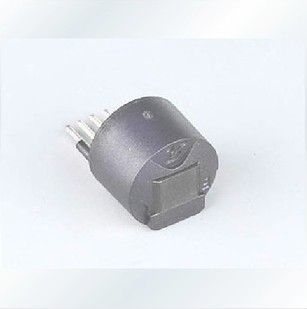

ATS610LSA和ATS611LSB齒輪霍爾HALL效應傳感器IC芯片元件
ATS610LSA和ATS611LSB齒傳感器是經過優化的霍爾IC加磁鐵模塊，ATS610LSA和ATS611LSB為數字齒輪感應使用帶了更加明智的方案。每個模塊都采用緊湊的高溫塑料封裝，釤鈷磁鐵，極片和差分霍爾效應IC，并針對磁路進行了優化。這些傳感器可以很容易地與各種齒輪或目標形狀和尺寸結合使用。 ATS610LSA旨在提高對需要檢測大齒輪（例如曲柄角或凸輪角度）的應用中的誤切換的免疫力。 ATS611LSB經過優化，可以檢測大工作氣隙（例如傳動裝置或ABS）上的細間距齒輪。這些傳感器非常適合用于使用齒輪齒配置收集速度，位置和定時信息。這些磁體模塊和傳感器的齒傳感器技術根據霍爾效應。該傳感器采用雙元件霍爾IC，可響應鐵質目標產生的差分磁信號進行切換。該電路包括一個獲得專利的跟蹤和峰值保持檢測電路，消除了磁鐵和系統的偏移效應。該電路可以檢測相對快速的變化，例如由齒輪擺動和偏心引起的變化，并且以非常低的速度提供穩定的操作。
ATS610LSA,ATS611LSB特點和優點
■完全優化的差動數字齒輪齒傳感器
■單芯片傳感IC，高可靠性
■極低的定時精度隨溫度漂移
■大型工作氣隙
■機械尺寸小
■優化的磁路
■專利的峰值檢測濾波器：
＜200μs上電時間
＜10 RPM運行（單齒目標）
正確的第一邊檢測
使用小額值陶瓷電容器
■欠壓鎖定
■寬工作電壓范圍
■定義的上電狀態
絕對最大額定參數
超過工作溫度范圍
電源電壓，VCC .........................V *
反向電源電壓，VRCC .......-0.5 V
輸出斷開電壓，VOUT .................18 V
反向輸出電壓，VOUT .......-0.5 V
連續輸出電流，IOUT…25mA
最低外部電容,
C3 .............................................0.1μF
工作溫度范圍
TA ...........................+ 150°C * -40°C
儲存溫度，TS ............+ 170°C
這ATS610LSA,ATS611LSB兩個傳感器都封裝在微型塑料外殼中，已優化尺寸，易于組裝和制造。高工作溫度的材料用于建筑的各個方面。也可根據特殊訂單提供用于提高溫度的設備。
ATS610LSA:大齒，齒輪位置傳感-曲柄角，凸輪角。
ATS611LSB:小節距，大氣隙，齒輪變速傳感，ABS。
