霍爾元件在電動自行車上的應用

關于霍爾元件

霍爾元件是根據霍爾效應的變化而被廣泛應用的一種磁傳感器。根據霍爾元件對磁場的不同變化和不同信號的輸出，將其應用于與磁場有關的各種場合。電動自行車上使用的霍爾元件很多，其中最典型的是速度控制手柄、斷電制動手柄和電動車的無刷電機。

霍爾元件在電動車調速轉上的應用

電動車的調速手柄是電動車的調速部分，它可以根據直線霍爾元件的輸出電壓變化來調節速度。雖然有許多轉換方式，但工作原理是相同的。電動車的轉彎范圍在30到0度之間。

電動車的旋轉手柄上有三個引線：電源、地線、調速信號線，對應于線性霍爾元件的電壓輸入、地線和信號輸出引腳。目前，霍爾元件型轉向手柄的電動車多用于電動車。常用的電動車轉把是線性霍爾元件.

霍爾元件在電動車剎車上的應用

電動車制動手柄的原理是在制動動作發生時將制動信號傳遞給控制器。當控制器接收到制動信號時，立即停止對電機的供電，以保護駕駛員的安全。電動車剎車時，必須立即反饋給無刷電機停止轉動，因此電動車制動手柄一般采用單極霍爾元件和全極霍爾元件，響應速度快。

目前，電動制動手柄有兩種方案。一種是使用開關式霍爾元件（根據霍爾接近或離開磁場輸出高低電平）還有一種是機械式多用微動開關。霍爾制動手柄具有反饋快、抗惡劣環境、可靠性和穩定性好等優點，因此在高檔電動車中主要采用單極霍爾元件和全極霍爾元件，具有較高的穩定性和可靠性。

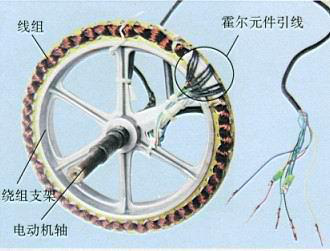

霍爾元件在電動車無刷直流電機上的應用

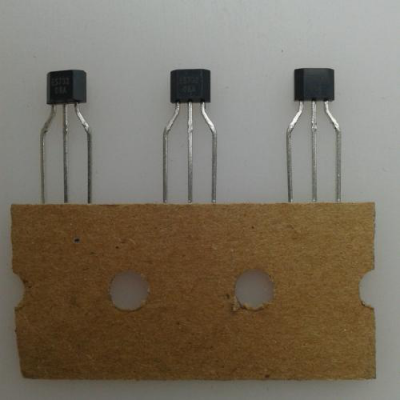

霍爾元件是檢測無刷直流電機無機械接觸轉子的主要功能?；魻栐惭b在定子上，轉子是磁場。根據感應磁場，將霍爾元件輸出到霍爾脈沖信號，并按一定順序觸發電子換向開關。電動車直流無刷電機一般使用的霍爾元件是ME40AF/ME141F/ME1881 等。
