infineon英飛凌TLE4946K

高精度雙極霍爾效應鎖存器

功能

?2.7 V至24 V電源電壓操作

?使用非穩壓電源進行操作

?磁性開關點的高靈敏度和高穩定性

?通過主動誤差補償對機械應力具有很高的抵抗力

?電池反接保護（– 18 V）

?出色的溫度穩定性

?最高溫度可達195°C，無損壞

?低抖動（典型值為1 μs）

?高ESD性能（±6 kV HBM）

?數字輸出信號

?SMD封裝SC59（兼容SOT23）1.2功能描述

TLE4946K是專為高精度應用而設計的集成電路霍爾效應傳感器。

通過有源補償電路和片上斬波器技術，可以實現精確的磁性開關點和高溫穩定性。

電路說明

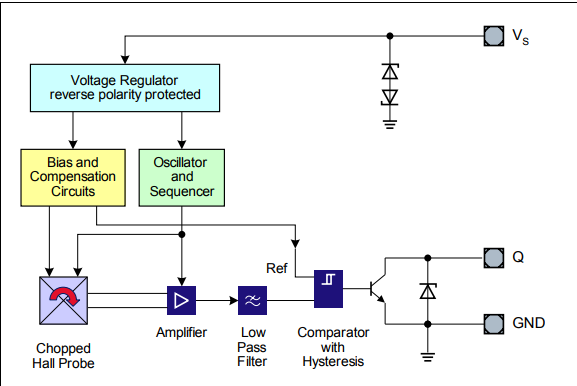

切碎的霍爾IC開關包括霍爾探頭，偏置發生器，補償電路，振蕩器和輸出晶體管。

偏置發生器為霍爾探頭和有源電路提供電流。 補償電路可穩定溫度行為并減少技術變化。 有源誤差補償可消除信號級的偏移以及由模制和焊接過程以及封裝中的其他熱應力對霍爾探頭產生的機械應力的影響。 該斬波器技術與閾值發生器和比較器一起確保了高精度的磁性開關點。
