AKM旭化成EQ-733L是采用獨特的組裝技術的InAs高靈敏度霍爾元件和放大器電路的混合體。 包裝是批量供應500件/袋。

類型：Linear電壓：3.0 to 5.5操作點：20釋放點：mV/mT溫度：-40 to 100封裝：3-SIP工藝：Analog

●特點

? 模擬電壓輸出與磁場成比例（磁通密度）

? 磁靈敏度20mV / mT（典型值）

? 電源電壓3.0V至5.5V與單個電源兼容

? 工作溫度范圍-40℃?100℃

? 比例輸出

? 使用小型3針薄塑料包裝

? 高速響應1μs（當輸入磁場上升時間為1-2μs時）

? 低輸出電壓噪聲2 mVp-p

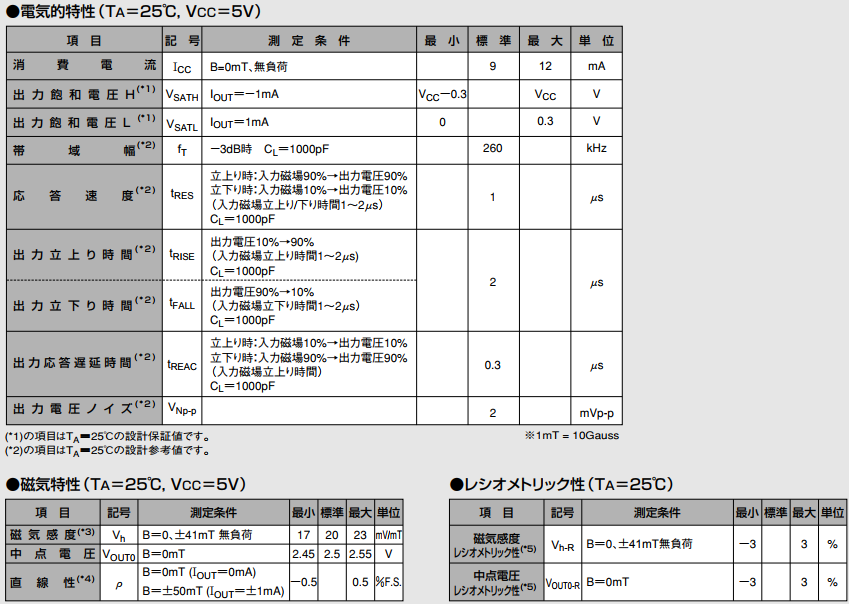

①磁靈敏度Vh（mV / mT）

在中點電壓VOUT0，VOUT（+ B），VOUT（-B）（B是測量條件中所述的值）的三個點上找到磁電轉換特性的最小二乘近似線（B是測量條件中描述的值），并使用斜率作為靈敏度。

②線性度ρ（％F.S.）

測量中點電壓VOUT0和VOUT（+ B）和VOUT（-B）的三個點（B是測量條件中描述的值，而OUT引腳輸出電流IOUT是以下條件）

從①中獲得的最小二乘近似線中找到使誤差最大的電壓（最大誤差電壓）。線性度是最大誤差電壓與滿量程（F.S.）的比率。 <測量條件>：當施加0 mT時，施加IOUT = 0 mA + BmT，則IOUT = +1.0 mA（從OUT端子流出的方向）-當施加BmT時，IOUT = -1.0 mA（流入OUT端子的方向）*滿量程（FS）是VOUT（+ B）-VOUT（-B）。 * Vint是在①中獲得的最小二乘近似直線的截距。

（3）靈敏度比率特性Vh-R（％）和中點電壓比率特性VOUT0-R（％）比率特性是在VCC = 3V和VCC = 5V時靈敏度和中點電壓的波動比。

④響應速度tRES（μs）

響應時間是指從以下的脈沖輸入磁場達到90％（下降10％）到傳感器輸出電壓上升90％（下降10％）的時間。

⑤輸出上升時間，輸出下降時間

?tRISE，tFALL（μs）施加以下脈沖輸入磁場時，從傳感器輸出電壓達到10％上升到90％的時間為輸出上升時間。輸出下降時間是從傳感器輸出電壓達到90％到10％的時間。

（6）輸出上升延遲時間tREAC（μs）

輸出延遲時間是指從以下的脈沖輸入磁場達到10％（下降90％）到傳感器輸出電壓達到10％（下降90％）的時間。

*當脈沖輸入磁場從10％上升到90％時，定義tRES，tRISE，tFALL和tREAC的脈沖輸入磁場的上升和下降速度為1到90％（或下降時間為90％到10％）。 2微秒<脈沖輸入磁場波形與tRES，tRISE，tFALL，tREAC的關系圖>
