honeywell霍尼韋爾SS39ET,SS49E,SS59ET線性霍爾效應傳感器IC元件

SS39ET / SS49E / SS59ET系列傳感器是小型多功能線性霍爾效應器件，可監控永磁體或高達1000高斯的電磁鐵上的正極或負極。它們可以采用低至2.7 V的電壓供電，并提供三種封裝：

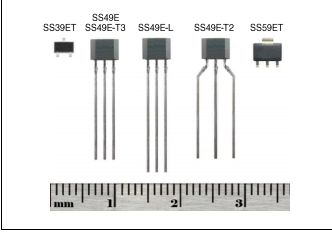

SS39ET：超小型SOT-23表面貼裝封裝（卷帶式）

SS49E：采用ammopack（扇形折疊）格式的帶狀扁平TO-92型封裝（散裝封裝），SS49E-T2（成型引線）和SS49E-T3（直線引線）

SS59ET：微型SOT-89B表面貼裝封裝（卷帶式）

線性源輸出電壓由電源電壓設置，并與磁場強度成比例變化。低至2.7 Vdc的低壓能力以及在5 Vdc時通常只有6 mA的降低的電流消耗有助于使該產品高效節能。SS39ET,SS49E,SS59ET系集成電路具有低噪聲輸出功能，因此無需使用外部濾波。它還包括薄膜電阻器，以提供更高的溫度穩定性和準確性。SS39ET,SS49E,SS59ET系列線性霍爾效應傳感器的工作溫度范圍為-40 C至100 C [-40 F至212 F]，適用于商業，消費和工業環境。

SS39ET,SS49E,SS59ET特征

微型和超微型結構：專為緊湊的設計和狹小空間要求而設計。

高效節能：5 Vdc時的電流消耗低至6 mA簡易PC板接口：通用電子電路的單電流源輸出

電路設計靈活性：電壓范圍為2.7 Vdc至6.5 Vdc

低噪聲輸出：幾乎無需濾波

穩定的輸出：薄膜電阻器提高了精度

廣泛的環境：-40°C至100°C [-40°F至212°F]的溫度范圍

應用靈活性：響應正或負高斯

潛在的工業和消費者應用圖2至6顯示了可以使用這些產品的各種潛在應用。公用事業儀表的防篡改竊賊有時會試圖通過在其上安裝強磁鐵來繞過電表，氣表或水表的運行。當磁鐵使電流互感器飽和或使旋轉的車輪變慢時，公用事業的使用被低估。

SS39ET,SS49E,SS59ET優點

小型：超小型傳感器可輕松放入狹窄的空間

防止錯誤檢測：監視來自北極或南極的磁場，最高可達1000高斯

節能：低電壓能力低至2.7 V

大量使用：低成本和用于自動元件放置的編帶選項使該產品適合于大批量生產

SS39ET,SS49E,SS59ET潛在的應用

SS39ET,SS49E,SS59ET產業：

基本電流感應，用于電動機負載監視，檢測

智能遙控器中的防篡改磁場傳感器

公用事業儀表

重型設備和家庭中的泵控制

SS39ET,SS49E,SS59ET電器：

簡單的線性或角度位移感應

電動自行車和踏板車中的車把/油門位置感應

電器中的電流感應

工具和設備中的速度調節觸發器

保險箱，安防和建筑物中的磁性代碼讀取

門禁系統

SS39ET,SS49E,SS59ET醫療：

輸液泵中的位置感應
