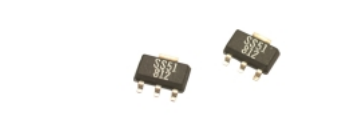

SS5系列霍爾效應位置傳感器由永磁體或電磁鐵的磁場操作。小型SOT89型封裝表面安裝在PC板和柔性電路上。 SS5采用行業標準的“鷗翼”設計，使其不易受“焊料橋接”的影響，并允許增加電路板密度。 SS5系列封裝可以容納比SS1更大的IC，并允許四針設計集成電路旨在提供-40至+ 150°C的整個溫度范圍內的可預測性能?？商峁╇p極，單極和鎖定磁性元件。 SS5具有與行業標準SOT-89相同的占位面積和引腳排列。它將取代霍尼韋爾SS1系列和其他供應商的任何等效SOT-89傳感器，只需最少的設計更改或不更改。板載穩壓可在4.5至24 VDC（SS51T）或3.8至30 VDC（SS500）的整個電源電壓范圍內提供極其穩定的運行。電流消耗在40°C時最大為10 mA，在室溫及以上時通常為7mA或更低。 SS5傳感器能夠連續提供20 mA的灌電流輸出，可承受最高20 mA（SS51T）或最大50 mA（SS500）的臨時電流。它們可以在大多數應用中使用現有的電源，并且可以直接與許多電子元件連接而無需緩沖或補償電路。 SS5系列傳感器采用卷帶包裝，適用于大批量自動拾放設備。每個卷軸包含1,000個傳感器。 MICRO SWITCH提供用于操作霍爾效應傳感器的條形和環形磁鐵。條形磁鐵可以操作任何霍爾效應傳感器。環形磁鐵在外徑上被磁化，具有交替的北極和南極。它們對雙極傳感器和轉速測量特別有用。

特點與優勢

?寬溫度和電壓范圍，適用于設計靈活性和惡劣（汽車）環境。

?溫度補償了低成本磁鐵（SS500）的一致運行。

?SS5封裝可抵抗熱應力和機械應力。

?SS5配置文件低于其他SOT-89封裝。這允許客戶減少總差距。

?行業標準“鷗翼”“焊接橋”。允許增加電路板密度。

?雙極，單極和閉鎖磁性元件。

?低高斯版本可用于高精度或?qū)掗g隙應用。

?SS5封裝允許采用4引腳封裝設計

 典型應用

?無刷直流電機

?數字電流傳感器

?防滑制動傳感器

?液壓缸中的活塞檢測

?閥門位置感應

?凸輪，杠桿，軸位置傳感

?轉速表，計數器拾音器

?按鈕式傳感器

?磁盤速度，磁帶旋轉，流速檢測

?速度感應 - 速率，低于，超速

?遠程讀數傳感器

?磁卡讀卡器
