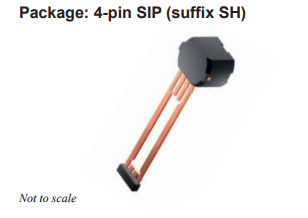

美國ALLEGRO型號ATS682LSHTN-T是霍爾效應集成電路和稀土粒子的結合，它提供了一個用戶友好的解決方案，真正的零速度數字齒輪傳感在雙線應用。這種小型封裝采用優化的雙線引線框架，可輕松組裝，并與各種齒輪形狀和尺寸配合使用。該集成電路采用雙元件霍爾效應電路和信號處理，可響應由黑色齒輪齒產生的差分磁信號進行切換。該電路由一個復雜的數字電路組成，可以減少系統和磁鐵的偏移，校準氣隙獨立開關點的增益，并提供真正的零速運行。通過調整偏移和增益在上電時進行信號優化，并且在整個操作過程中使用運行模式校準方案保持信號優化。操作模式校準可抵抗環境影響，例如微振蕩或誘發目標的突然氣隙變化。穩壓電流輸出配置為雙線接口電路，非常適合在輪速應用中獲得速度信息。霍爾元件間距針對小直徑和高分辨率目標進行了優化。該封裝不含鉛（Pb），采用100％霧錫電鍍引腳框架。

ATS682LSHTN-T特點和好處

?真正的零速運行

?自動增益控制（AGC），用于獨立氣隙

開關點

?用于信號處理的自動偏移調整（AOA）

優化

?運行模式校準，用于持續優化

?在工作溫度范圍內實現精確的占空比

?內部電流調節器，用于雙線操作

?欠壓鎖定

?具有寬工作電壓的片上穩壓器

在各種復雜的存在下的范圍和穩定性

負載阻抗

?單芯片IC，可靠性高
