ALLEGRO美國型號ATS642LSHTN-I1-T是一款優化的霍爾效應傳感集成電路和磁鐵組合，為雙線應用中真正的零速數字齒輪齒傳感提供了用戶友好的解決方案。該傳感器由單發模塑塑料封裝組成，包括釤鈷磁鐵，極片和霍爾效應IC，該IC已經針對磁路進行了優化。這種小型封裝采用優化的雙線引線框架，可輕松組裝，并與各種齒輪形狀和尺寸配合使用。該集成電路包含一個雙元件霍爾效應傳感器和信號處理，可響應由黑色齒輪齒產生的差分磁信號進行切換。該電路包含一個復雜的數字電路，減少了磁體和系統的偏移，校準了氣隙獨立開關點的增益，實現了真正的零速度操作。通過偏移和增益調整的組合在上電時發生信號優化，并且通過使用運行模式校準在整個操作時間內保持信號優化。ATS642LSHTN-I1-T工作模式校準可以抵抗環境影響，例如突然的氣隙變化或目標的微振動。穩壓電流輸出配置為兩線應用，該傳感器非常適合在ABS（防抱死制動系統）中獲取速度和占空比信息。 1.5 mm霍爾元件間距針對細齒輪齒形配置進行了優化。該封裝不含鉛（Pb），采用100％霧錫電鍍引腳框架。

特點和好處

?運行模式校準，用于持續優化

?單芯片IC，可靠性高

?內部電流調節器，用于2線操作

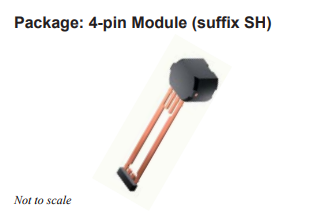

?機械尺寸小（直徑8毫米×深5.5毫米）

?在工作溫度范圍內的精確占空比信號

?大的操作氣隙

?自動增益控制（AGC），用于獨立氣隙

開關點

?用于信號處理的自動偏移調整（AOA）

優化

?真正的零速運行

?欠壓鎖定

?寬工作電壓范圍
