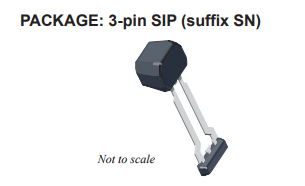

美國ALLEGRO型號ATS19200LSNATN-L-A是一款優化的霍爾效應集成電路（IC），稀土顆粒和高溫陶瓷電容，采用單一包覆成型封裝，減少了對外部EMC保護的需求。 ATS19200為雙線應用中的真正零速數字齒輪齒傳感提供了用戶友好的解決方案。單個集成電路包含雙元件霍爾效應傳感器IC和信號處理電路，其響應于由旋轉鐵磁目標產生的差分磁信號而切換。該裝置包含消除磁場和系統偏移的復雜補償電路。模擬信號的數字跟蹤用于實現音調和占空比的高精度。高級校準算法用于在上電時調整器件增益和偏移，從而產生與氣隙無關的開關點，極大地提高了輸出精度，并減輕了系統異常（如目標振動和氣隙突然變化）的影響。集成診斷用于檢測IC故障，這會影響輸出協議的準確性，從而提供與ASIL B兼容性兼容的覆蓋范圍。內置EEPROM暫存存儲器可在整個IC生產過程中提供器件的可追溯性。 ATS19200采用無鉛（Pb）3引腳反向偏置SIP封裝（后綴SN），帶有錫引線框架電鍍。 ATS19200為雙線應用中的真正零速數字齒輪齒傳感提供了用戶友好的解決方案，例如汽車或兩輪車制動系統。

特點和好處

?集成的背偏置磁鐵，易于設計鐵磁齒輪目標

?采用單個包覆成型封裝的集成電容器可提供更高的EMC穩健性

?先進的閾值切換算法，在工作氣隙范圍內支持俯仰和占空比高精度

?基于集成診斷和認證安全設計流程的ASIL B等級

?支持速度和ASIL協議的雙線電流源輸出
